润石科技500mA输出电流带关断功能的低功耗LDO RS3236-3.3YF5助力燃气表
2021-08-11访问量：2740
来源：
目前燃气表的开发研制都遵循计量准确、读数直观、低功耗和数据安全性的原则。硬件设计选型上一般会在价格允许的范围内，尽量选择低功耗芯片。尽量选用CMOS集成电路。因为CMOS型的芯片输入端静态电流很小，可减小至微安级。选用低电压供电，系统功耗和系统的供电电压存在着⼀定的函数关系，供电电压越高，功耗越大。基于上面几点因数考虑在下面的燃气表的设计中选用润石的低功耗LDO RS3236-3.3YF5。
润石的CMOS LDO RS3236-3.3YF5工作在1.7V到7.5V的输入电压，能支持4节干电池输入要求。可以提供高达500毫安的输出电流，满足系统对电流的需求。
RS3236-3.3YF5器件提供低噪声、高功率抑制比、低静态电流、低线路和负载瞬态响应，低静态电流为15uA，同时具有EN引脚，10nA逻辑控制关机模式，可折叠电流限制和热关机保护，通过关断EN，静态功耗可以降低到1uA，降低电池的耗电。该装置设计用于1-μF输入和1-μF输出陶瓷电容器（无需单独的噪声旁路电容器）。外部噪声旁路电容器连接到设备的BP引脚可以进一步降低噪声水平。
另外RS3236系列提供绿色UTDFN1x1-4、SOT23-5、SOT353（SC70-5）封装。在此设计中选用通用的SOT23-5封装。其工作环境温度范围为-40°C至+85°C，满足产品的设计需求。

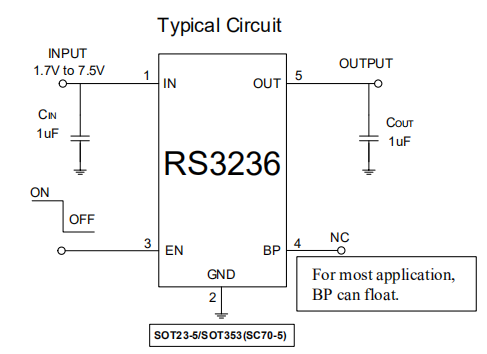

下面是
的应用电路框图：
文章来源：世强硬创
