润石国产4位电平转换器 RS0104YQ 替代TI TXB0104PWR 助力全站仪，引脚一致、VccA范围更宽
2021-09-22访问量：2626
来源：
中美贸易战的影响，目前国内各公司都在采取国产替代化，全站仪上润石科技4位电平转换器RS0104替代TI的TXB0104PWR。
RS0104YQ封装和TXB0104PWR封装定义是一样的，客户可以不需要进行任何改版。

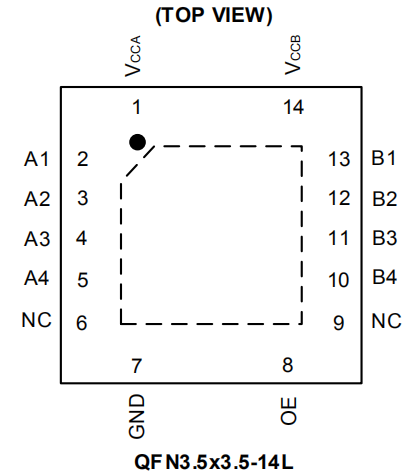

图1为RS0104YQ引脚定义图
图2为RS0104YQ 1#脚位是A输入电压
2#脚位 3#脚位 4#脚位 5#脚位分别是A通讯输入输出脚，6#脚位是悬空脚 ，7#脚位是接地脚，8#脚位是输出使能脚，9#脚位是悬空脚，10#脚位 11#脚位 12#脚位 13#脚位 分别是B的输入输出通讯脚，14#脚位是B的输入电压。
TXB0104PWR 1#脚位是A输入电压，2#脚位 3#脚位 4#脚位 5#脚位分别是A通讯输入输出脚，6#脚位是悬空脚，7#脚位是接地脚，8#脚位是输出使能脚，9#脚位是悬空脚，10#脚位 11#脚位 12#脚位 13#脚位 分别是B的输入输出通讯脚，14#脚位是B的输入电压。
结论可以看出脚位是完全一致的，无须让客户进行任何改版可为客户节省大量研发时间。
封装一样 所以两者外围设计也是一致的：
RS0104YQ 外围设计电路图
TXB0104PWR 外围设计电路图
RS0104 在A输入和B输入脚位会比TXB0104PWR 各多一个小电容，但是在输出使能少一个电阻，基于这一点，影响不大。

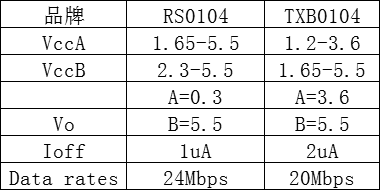

规格参数对比也可以发现两者实际参数并不大：
对比可知，输入输出两者电压差不大，RS0104 VccA会比TXB0104范围更宽，关机电流也会更小，所以待机时间会更长 传输速率相对比TXB0104更快些。综上所述：RS0104会比TXB0104性能更好，可以完全替代。
