支持3A持续电流的负载开关RS2599
2022-05-06访问量：4343
来源：江苏润石
负载开关主要用于电源分配和控制、电源时序控制等，并具备浪涌保护、防反向电流/电压、过流\过温保护、欠压\过压保护等功能，在电路系统设计上广泛应用。
RS2599是一款支持最大3A持续电流的负载开关，采用DFN3x3封装，低导通内阻和良好的热阻系数可以确保芯片持续通过3A的电流而不触发过温保护。
RS2599主要参数特性如下：
Ø 500mA~3A可调电流
Ø 60mΩ 导通电阻
Ø 100μA静态功耗
Ø 关断耗电低至0.1μA
Ø 过载恢复时间1.5s
Ø 关断下无反向漏电
Ø 快速响应时间：2μs
Ø 反向输入/输出电压保护
Ø 欠压保护
Ø 过热保护
Ø 内置软启动功能
Ø 满足USB接口限流要求
Ø 工作电压，2.5V ~5.5V

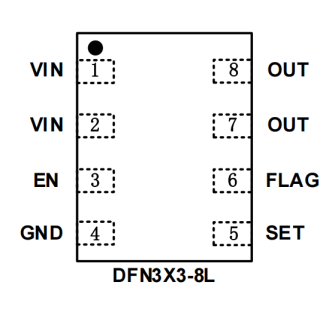

图1 RS2599封装和管脚排列
RS2599提供标准的DFN3x3封装，其热阻系数RθJA（Junction-to-ambient thermal resistance）仅为66.9°C/W。
导通电阻决定着芯片的温升和输入输出损耗，比如在通过3A电流下，RS2599的最大导通阻抗为90mΩ，则芯片的最大温升为：
输入输出电压最大损耗为 3A x 90mΩ = 0.27mV。
RS2599已批量供应，欢迎各界工程师朋友品鉴评测。
