电平转换（Level Shift）与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU 的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。
RS0102电平转换芯片提供双路数据线，主要用于UART、I2C、SMBus、GPIO等通信接口，自动识别方向，兼容推挽输出架构和开漏输出架构，其主要特点如下：
● 无需数据方向控制；
●推挽架构支持24Mbps数据速率，开漏架构支持2Mbps数据速率；
●A侧支持1.65V~5.5V，B侧支持2.3V~5.5V；
● A、B侧电源互相隔离；
● 无上电时序要求；
● 支持-40°C~+85°C。

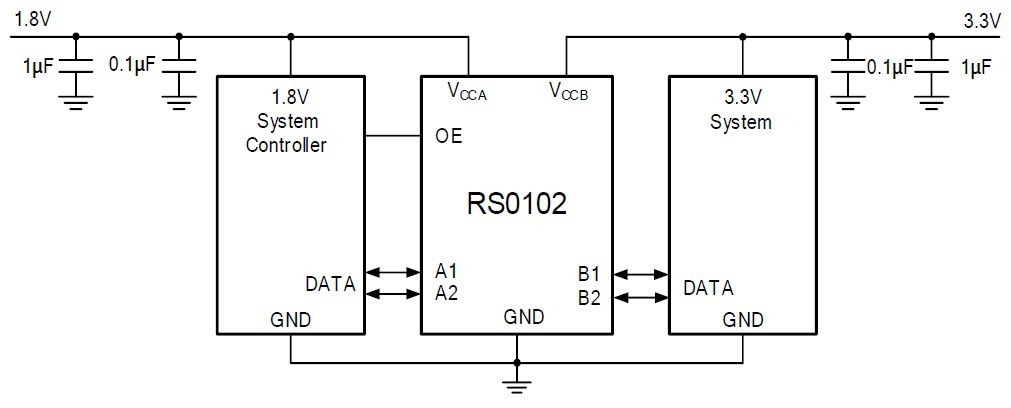

图1 典型应用电路图
需要注意VCCA的供电电压不能大于VCCB，即A侧接到低电压系统，B侧接到高电压系统。
RS0102提供多种标准封装，包括SOT23-8、VSSOP和DFN等多种封装，以满足不同产品系统的设计需求。

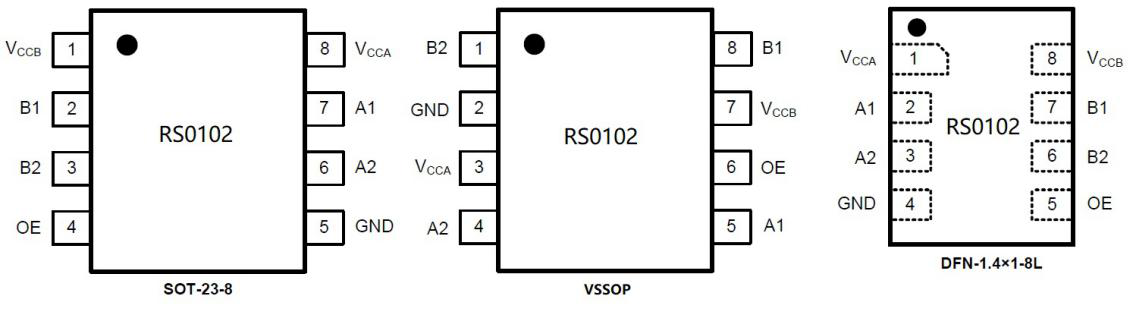

图2 封装和管脚定义
