车规级芯片对电子元器件的可靠性要求极为苛刻(MSL1+Grade1);江苏润石致力于推动国产车规模拟芯片的进步,从研发设计到生产制造,均采用与国际一流车规芯片公司相同甚至更为严苛的标准要求自我。研发设计采用1.5倍以上的冗余设计,确保芯片更有信心能够应对设定应用条件外的使用情境;在生产制造环节,选用国内/国际通过IAFT16949认证,且有超过10年以上车规级芯片生产经验的Top级晶圆厂与封测厂。如封测厂,选用苏州日月新半导体、华天科技(国内Top3)、通富微电(国内Top3)生产代工,严格按照APQP的导入流程,确保生产的稳定性与一致性。 2023年4月,江苏润石科技在德国TÜV莱茵的辅导下,成为国内第一家通过ISO26262 ASILD的体系认证的信号链类模拟芯片设计公司。

AEC-Q100
Grade1(MSL1)已认证料号
类型 产品 封装 晶圆产出 封装设计&物料准备 封装DOE实验 封测定版试生产
运算放大器 RS721PXF-Q1 SOT23-5 Done Done Done Done
RS724XP-Q1 SOP14 Done Done Done Done
RS8557XF-Q1 SOT23-5 Done Done Done Done
RS8454XP-Q1 SOP14 Done Done Done Done
RS8454XP-Q1 SOP14 Done Done Done Done
RS621BXF-Q1 SOT23-5 Done Done Done Done
RS321BKXC5-Q1 SC70-5 Done Done Done Done
RS8411XF-Q1 SOT23-5 Done Done Done Done
RS8414XQ-Q1 TSSOP14 Done Done Done Done
RS622XTDE8-Q1 DFN2X2-8 Done Done Done Done
RS8452XK-Q1 SOP8 Done Done Done Done
RS8412XK-Q1 SOP8 Done Done Done Done
RS8552XK-Q1 SOP8 Done Done Done Done
RS8412XM-Q1 MSOP8 Done Done Done Done
RS724XQ-Q1 TSSOP14 Done Done Done Done
RS8452XM-Q1 MSOP8 Done Done Done Done
RS8552XM-Q1 MSOP8 Done Done Done Done
RS622XM-Q1 MSOP8 Done Done Done Done
RS722PXM-Q1 MSOP8 Done Done Done Done
RS6332XM-Q1 MSOP8 Done Done Done Done
RS6332XK-Q1 SOP8 Done Done Done Done
RS6334XQ-Q1 TSSOP14 Done Done Done Done
RS722PXK-Q1 SOP8 Done Done Done Done
比较器 LM2901XP-Q1 SOP14 Done Done Done Done
RS331XF-Q1 SOT23-5 Done Done Done Done
LM2901XQ-Q1 TSSOP14 Done Done Done Done
LM2903XK-Q1 SOP8 Done Done Done Done
RS393XK-Q1 SOP8 Done Done Done Done
模拟开关 RS2251XTSS16-Q1 TSSOP16 Done Done Done Done
RS2233XTSS16-Q1 TSSOP16 Done Done Done Done
RS2260XTSS16-Q1 TSSOP16 Done Done Done Done
RS2260XTQW16-Q1 QFN2.5X3.5-16 Done Done Done Done
电平转换器 RS1T45XC5-Q1 SC70-5 Done Done Done Done
RS2T45XVS8-Q1 VSSOP8 Done Done Done Done
RS4T245XTQW16-Q1 QFN2.5X3.5-16 Done Done Done Done
RS8T245XTSS24-Q1 TSSOP24 Done Done Done Done
RS0104XUTQH12-Q1
UQFN1.7X2-12 Done Done Done Done
RS0108XQ20-Q1
TSSOP20 Done Done Done Done
RS0104XQ-Q1
TSSOP14 Done Done Done Done
逻辑芯片 RS1G08XC5-Q1 SC70-5 Done Done Done Done
RS1G08XF5-Q1 SOT23-5 Done Done Done Done
RS1G14XC5-Q1 SC70-5 Done Done Done Done
RS1G17XC5-Q1 SC70-5 Done Done Done Done
RS1G32XF5-Q1 SOT23-5 Done Done Done Done
RS1G32XC5-Q1 SC70-5 Done Done Done Done
RS244XTSS20-Q1 TSSOP20 Done Done Done Done
RS1G125XC5-Q1 SC70-5 Done Done Done Done
RS3G11XQ-Q1 TSSOP14 Done Done Done Done
RS4G08XP-Q1 SOP14 Done Done Done Done
RS4538XTSS16-Q1 TSSOP14 Done Done Done Done
RS1G175XC6-Q1 SC70-6 Done Done Done Done
RS4G00XP-Q1 SOP14 Done Done Done Done
RS4G32XP-Q1 SOP14 Done Done Done Done
电压基准源 RS431AXSF3-Q1 SOT23 Done Done Done Done
RS432AXSF3-Q1 SOT23 Done Done Done Done
RS3430XH6-Q1 SOT23 Done Done Done Done
RS3112-4.096XSF3-Q1 SOT23 Done Done Done Done

......

AEC-Q100认证是集成电路厂商进入汽车领域的入场券,对芯片的质量和可靠性有极高的要求。与消费类芯片相比,车规级芯片的可靠性要求更高,能够承受极为苛刻的运行环境,需要达到极低的失效率以及长达15年的使用寿命。目前,汽车电子领域常用的认证标准是AEC-Q100,此标准是由汽车电子协会发布的一套集成电路质量测试标准,现已成为汽车电子领域的通用的可靠性认证标准。对于常规的非存储非功率类的塑封芯片,AEC-Q100涵盖了6组20多项的可靠性性测试项目;

AEC-Q100
AEC-Q100测试项目
序号 测试项目 缩写 检测方法
A组 加速环境应力测试
A1 预处理 PC

J-STD-020

JESD22-A113

A2 有偏压加速应力测试 HAST

JESD22-A01

JESD22-A110

A3 温度循环 TC

JESD22-A104 & Appendix 3

A4 高温存储 HTSL JESD22-A103
B组 加速寿命模拟测试
B1 高温工作寿命 HTOL JESD22-A108
B2 早期寿命失效率 ELFR AECQ100-008
C组 封装组合完整性测试
C1 引线键合剪切 WBS

AEC Q100-001

AEC Q003

C2 引线键合拉力 WBP

MIL-STD883 Method 2011

AEC Q003

C3 可焊性 SD J-STD-002
C4 物理尺寸 PD

JESD22-B100 & B108

AEC Q003

D组 芯片制造可靠性测试
D1 电迁移 EM /
D2 经时介质击穿 TDDB /
D3 热载流子注入 HCI /
D4 偏压温度不稳定性 BTI /
D5 应力迁移 SM /
E组 电气特性测试
E1 静电放电人体模型 HBM AEC Q100-002
E2 静电放电带电装置模型 CDM AEC Q100-011
E3 闩锁效应 LU AEC Q100-004
E4 电性分配 ED

AEC-Q100-009

AEC Q003

F组 缺陷筛选测试
F1 过程平均测试 PAT AEC-Q001
F2 统计良率分析 SBA AEC-Q002

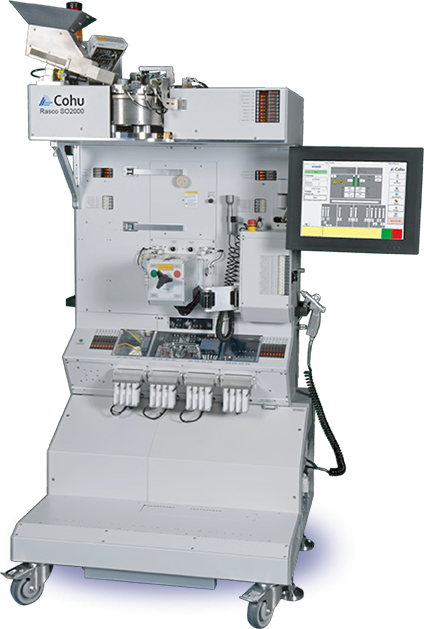

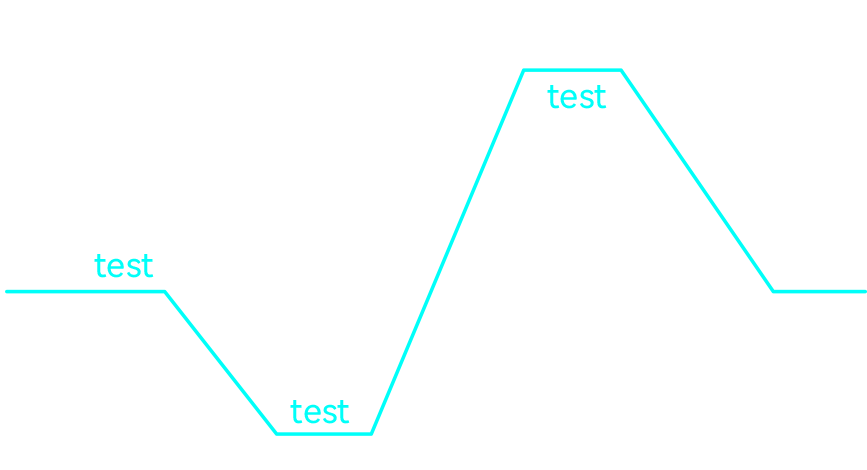

高低温测试能力也是每一个车规级芯片提供商必须具备的能力;江苏润石科技采购了21台COHU Rasco1000与Rasco2000三温测试handler设备;COHU的Rasco1000与Rasco2000的三温测试handler是行业中使用最广泛,能力最强的三温分选设备。这些设备的购入不仅保证了润石的车规级芯片量产高低温温测试需求,也能满足高低温工程测试需求。

AEC-Q100

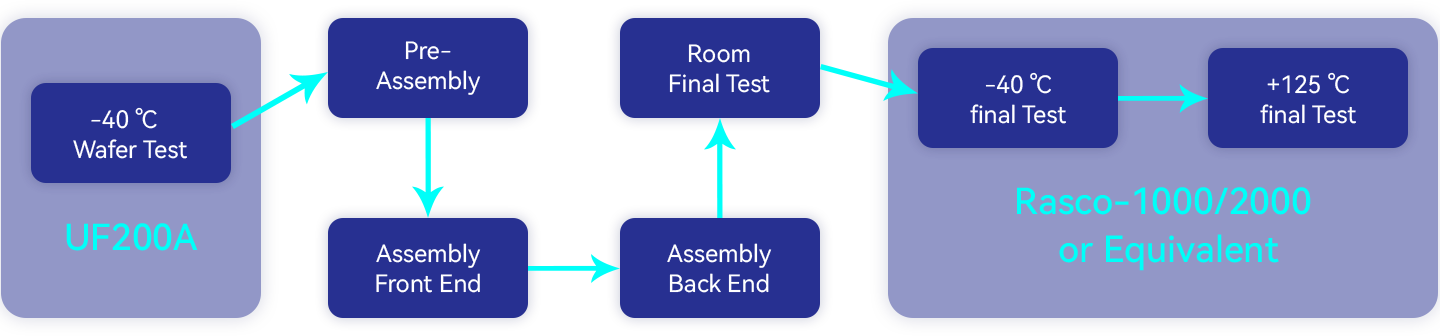

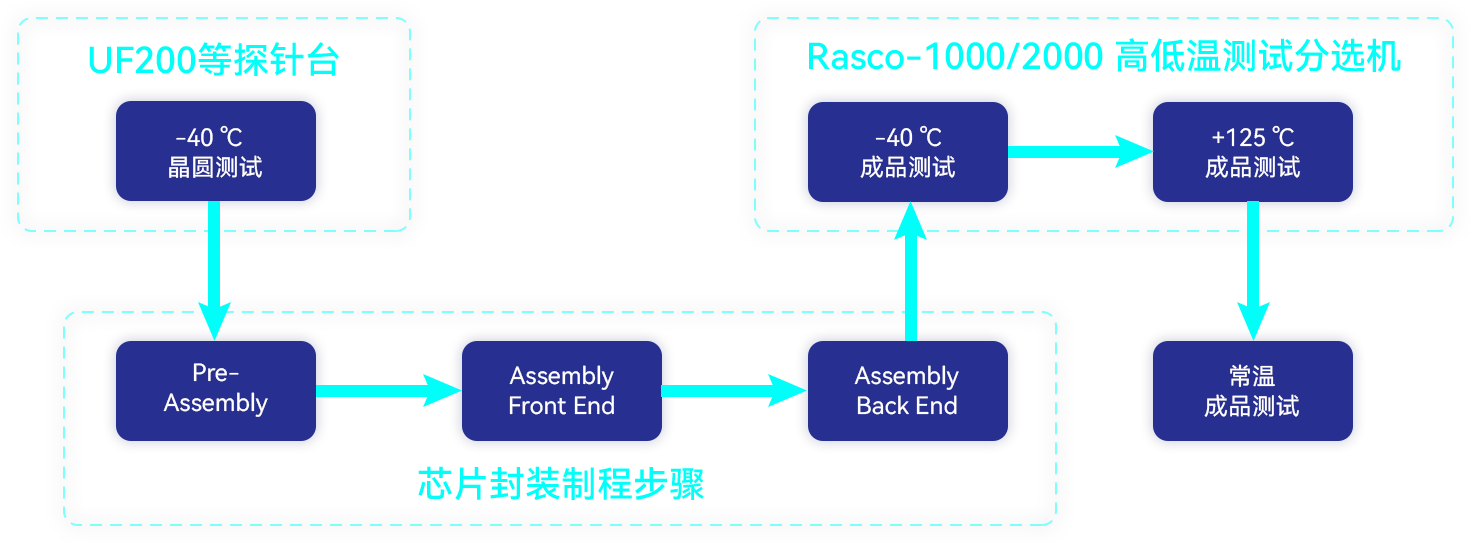

车规测试流程图
AEC-Q100
典型应用
典型应用

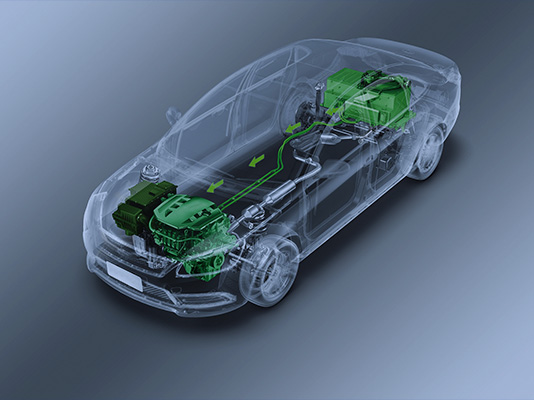

动力域
(VCU、OBC&DC-DC、BMS、Inverter & motor control、Gear Box、EPS)
动力域
VCU
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321 / RS358 / RS324
高压通用运算放大器
RS8412 / RS8414 / RS8422 / RS8424
并联电压基准源
RS431 / RS432
电平转换
RS2T45 / RS0104 / RS0204 / RS0108 /RS8T245
Motor Cotrol
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321 / RS358 / RS324 / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
高压比较器
LM393 / LM331 / LM2903 / LM2901
并联电压基准源
RS431 / RS432
电平转换
RS2T45 / RS8T245
小逻辑
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
Gear box
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321 / RS358 / RS324 / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
精密运算放大器
RS8551
高压比较器
LM393 / LM2903
并联电压基准源
RS431 / RS432
小逻辑
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
BMS
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321P/RS358/LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
精密运算放大器
RS855X
高速比较器
RS331 / RS393
高压比较器
LM331 / LM2901 / LM2903
并联电压基准源
RS431 / RS432
电平转换
RS2T45 / RS0204 / RS0108
小逻辑
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
OBC
低失调电压运算放大器
RS721P / RS722P / RS724P / RS821P
通用运算放大器
RS321 / RS358  / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
精密运算放大器
RS855X
高速比较器
RS331 / RS393
高压比较器
LM331 / LM2901 / LM2903
并联电压基准源
RS431 / RS432
模拟开关
RS2251 / RS2166 / RS2057
DC/DC converter
低失调电压运算放大器
RS721P / RS722P / RS724P/ RS6331P
通用运算放大器
RS321 / RS358  / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
高速运算放大器
RS8751 / RS8752
高速比较器
RS331 / RS393
高压比较器
LM331  / LM2903
并联电压基准源
RS431 / RS432
EPS
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321 / RS358  / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
精密运算放大器
RS8551
高速比较器
RS331 / RS393
高压比较器
LM331 / LM2901 / LM2903
模拟开关
RS2057
小逻辑
RS1G08 / RS2G08 / RS1G125
VESS
低失调电压运算放大器
RS721P / RS722P / RS724P
通用运算放大器
RS321 / RS358  / LM358
高压通用运算放大器
RS8411 / RS8412 / RS8414
高速比较器
RS331
高压比较器
LM331 / LM2903
电平转换
RS2T45 / RS0102 / RS0202
AEC-Q100

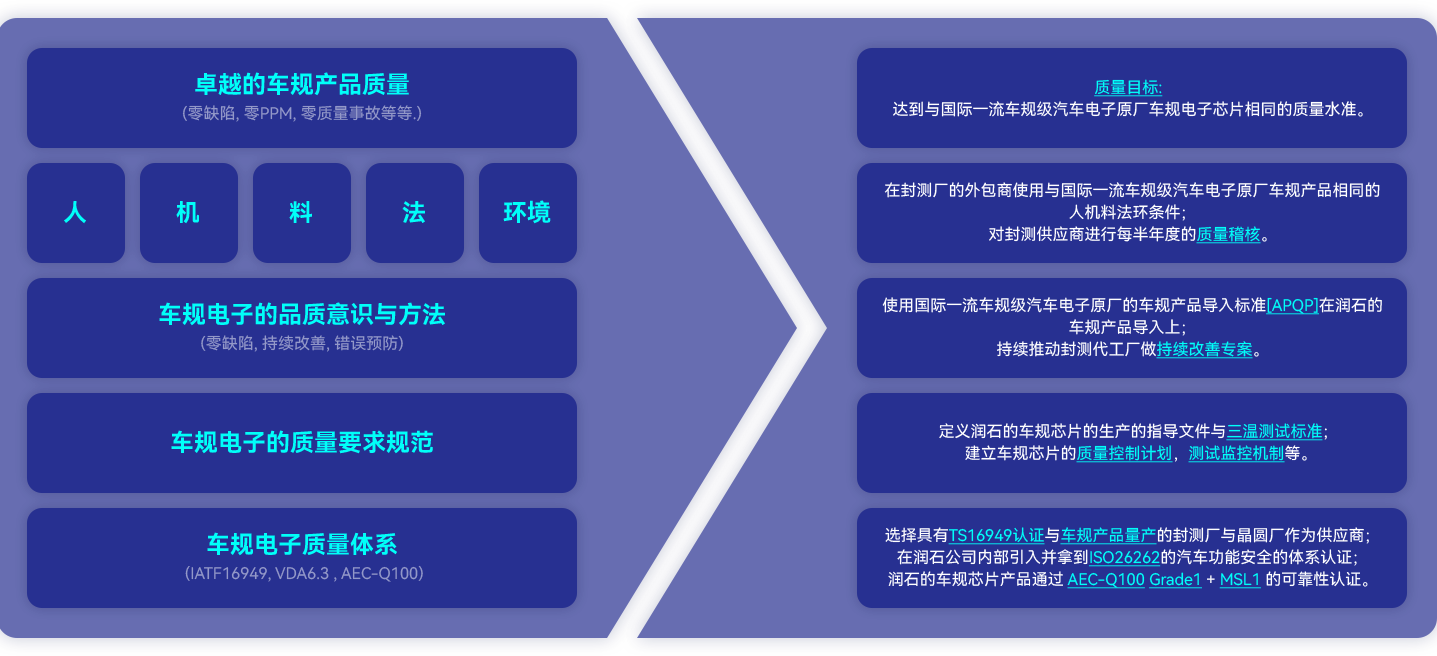

车规电子产品质量体系
车规电子产品质量体系

在质量管理方面从DQE到SQE、CQE、QS建立质量规范、实施及保持质量管理体系,通过质量管理提升产品的制造设计、测试设计、可靠性验证从而提升产品质量。无论是进行AEC-Q100车规级认证还是导入ISO26262功能安全流程认证体系,不仅仅是满足汽车市场的应用,而是借此搭建起更严格的润石品控体系;是润石不断追求更高品质和质量管理水平,迈上质量管理新台阶的品质之路。
