高压LDO RS3002手持式红外测温仪，输入电压2.5V~36V，静态电流低至2.5uA
2020-06-25访问量：3935
来源：
手持式红外测温仪可以实现非接触近距离测量人体的温度，非常方便用于临时快速的体温测量，一般手持红外测温仪采用9V电池供电，先通过一个高压LDO把电池电压转为3V，供整个系统使用，要求LDO具有静态电流低、输入电压范围宽的特性。

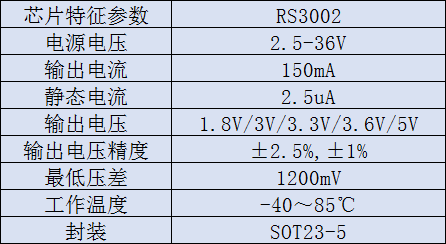

针对手持式红外测温仪内部电源设计，推荐国产润石科技的低功耗LDO器件RS3002，采用CMOS半导体工艺，输入电压为2.5-36V，固定输出电压可选1.8V/3V/3.3V/3.6V/5V，支持输出电流150mA ，以下是RS3002典型电气参数。
手持式红外测温仪都是采用电池供电，对内部器件功耗要求较高，RS3002具备超低的静态电流2.5uA，可以提高电池利用率，延长产品使用周期；RS3002具有高达36V的输入电压，可以满足多节电池系统或单电池9V以上规格的电源应用；该器件提供±1%、±2.5%输出电压精度可选，为二级LDO供电提供高精度输入电源，采用SOT23-5小封装尺寸，应用电路简单，满足手持式测温仪内部空间设计需求，以下是RS3002的引脚示意图和应用电路。

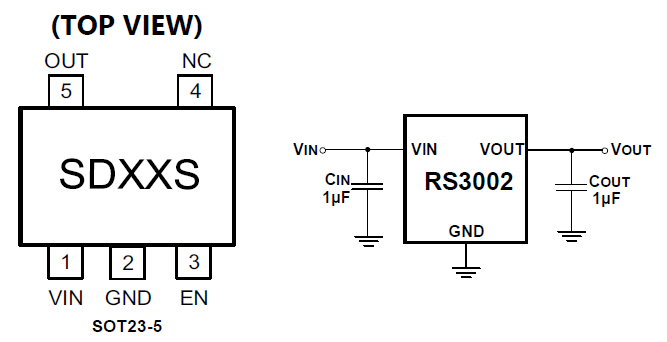

图1 RS3002引脚示意图和典型电路
从上图中可以看出RS3002在电路中只需要输入和输出滤波电容即可，可以简化设计工作。
综上所述，润石科技的低压差线性稳压器RS3002具有宽输入电压、低至2.5uA的静态工作电流、小封装的特性，同时国产器件价格更具优势，电路简单，是手持设备高压LDO的优秀解决方案。
（文章来源：世强硬创电商）
