可替换精工S-1167的低功耗LDO RS3221助力三相电表设计，静态功耗仅1uA
2020-10-21访问量：2562
来源：
在三相电表设计中，一般需要低功耗LDO给MCU供电，不少客户会选择精工的S-1167，但随着国产化和低成本需求日益增多，急需高性价国产LDO。本文从电性能参、封装等方面，重点推荐国产润石科技RS3221可替换精工S-1167。如下为两者电性能参数对比：

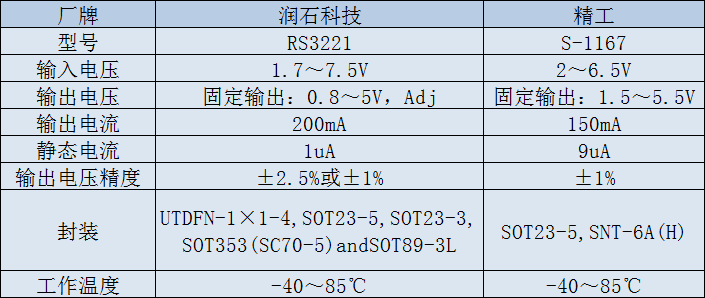

图1：RS3221与S-1167电性能参数对比
通过上述参数对比可知：
1、 在输入输出电压电流参数方面，润石RS3221相比S-1167, 有着更宽的输入电压范围1.7~7.5V，并且输出电流可达200mA，除了提供固定输 出版本，还有Adj版本可供选择。通过上述参数对比可知：
2、 在静态功耗方面，S-1167静态电流典型值为9uA，润石RS3221表现更胜一筹，仅有1uA，更适合电表低功耗应用；
3、 在LDO输出精度方面，精工S-1167为±1%，润石RS3221目前只有UTDFN-1x1-4封装可达到±1%，其他封装输出电压精度只有±2.5%。
4、 在工作温度范围方面，两者都是-40`~85℃，可满足工业级要求。
在实际应用中，RS3221替换S-1167能够完全pin-pin兼容封装为SOT23-5，外围电路器件也基本一致。封装对比和典型应用电路见下图2：

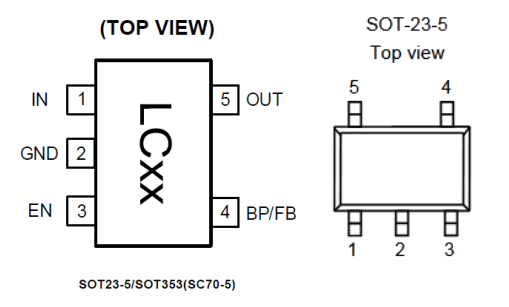

图2：RS3221与S-1167封装pin脚定义对比图

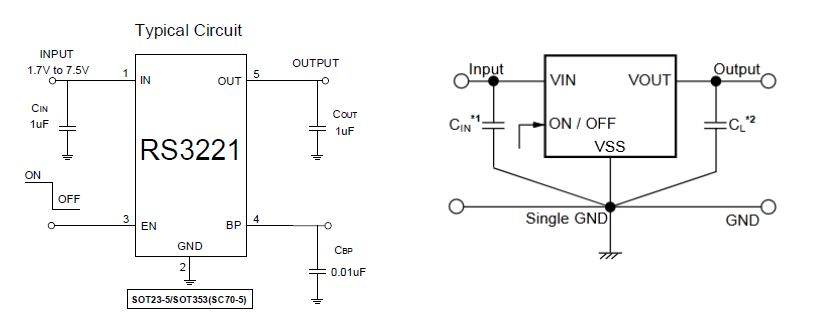

图3：RS3221与S-1167典型应用电路对比
除以上电性能、封装对比外，润石科技LDO RS3221有着更低的价格和供货周期优势。
