医用消毒盒MCU电源供电润石国产LDO选型：RS3002-3.3YE3，高耐压、典型静态电流IQ低至2.5μA
2020-11-11访问量：2409
来源：
医用消毒盒电源供电一般采用12VDC适配器供电，通过低功耗高压稳压器（LDO）降压输出3.3V/50mA给MCU供电，为避免闲置状态的电源功耗过大，一般需要选择高耐压、高精度、低功耗LDO，此LDO具体选型因素参考如下：
1、低功耗：需要静态电流IQ越小的LDO；
2、高输出电压精度：选择时建议小于±3%，该值越小越好；
3、小尺寸封装；
4、低成本。

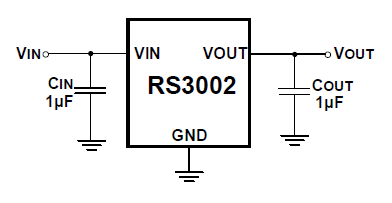

针对如上设计需求，推荐润石科技低功耗高压稳压器RS3002-3.3YE3，其输入电压范围为2.5V~36V，固定电压输出3.3V，其输出电压精度达±2.5%，线性调整率0.001%/V typ，负载调整率11mV typ，最小输出电流150mA，工作温度范围-40℃~85℃，典型应用电路参考如下图1所示，外围仅需两个旁路电容，CIN和COUT建议选择1μF，可简化电路设计。
图1：润石科技低功耗高压稳压器RS3002-3.3YE3典型应用电路
推荐润石科技低功耗高压稳压器RS3002-3.3YE3理由如下：
1、高精度：输出电压精度达±2.5%，满足高精度电压输出需求；
2、低功耗：轻载条件下，典型超低静态电流IQ低至2.5μA，非常适用于低功耗产品设计需求；

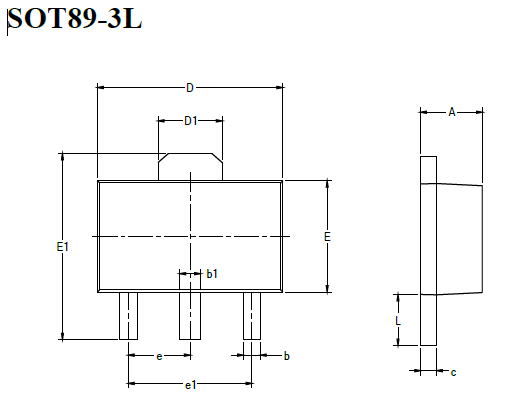

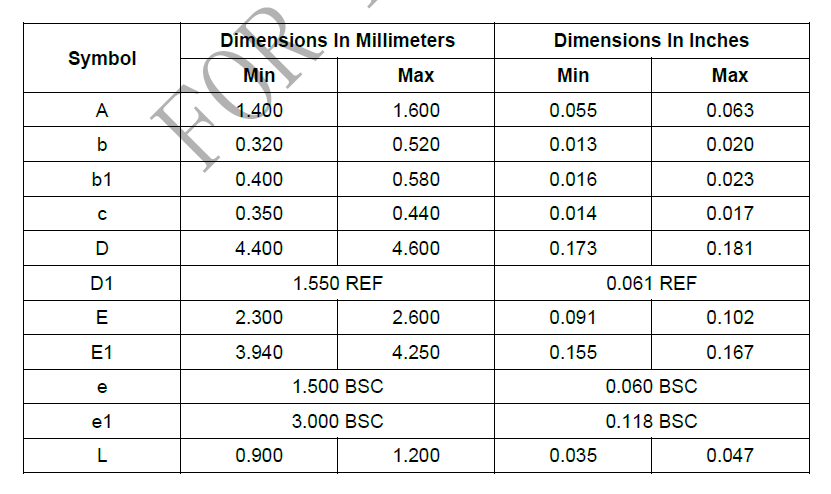

3、小尺寸封装：采用SOT89-3L小尺寸封装，最大封装尺寸4.6mm x 2.5mm，相关尺寸参考如下图2所示。
图2：润石科技低功耗高压稳压器RS3002-3.3YE3封装尺寸示意图
4、具有良好的供货交期，可以快速支持样品和量产服务。
