【逻辑电平转换评估板】+开箱＋测评
2021-04-21访问量：2517
来源：
首先感谢主办方提供本次逻辑电平转换芯片测评的机会，同时感谢面包板各位工作人员的帮忙，接下来我会进行开箱跟实测评测。

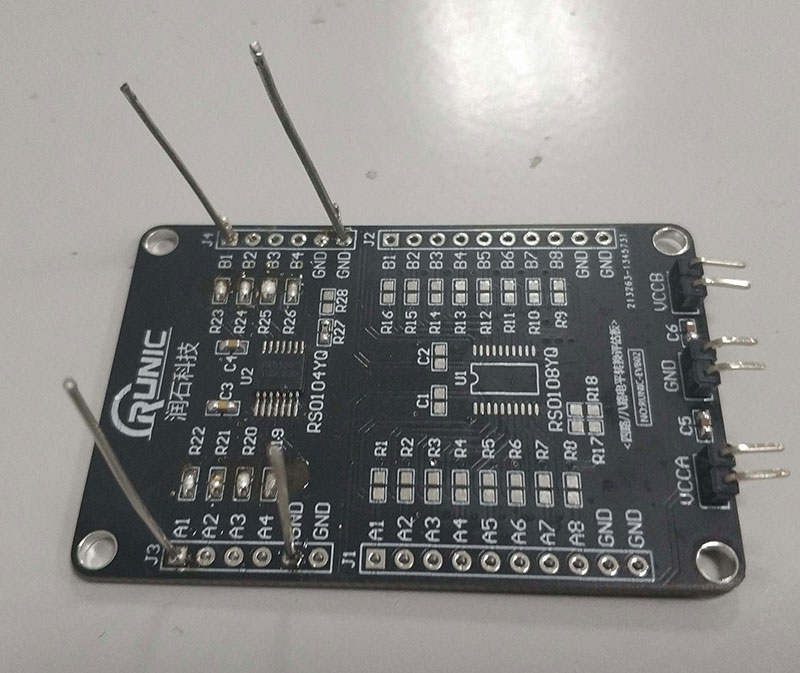

1，首先开箱照片来一张

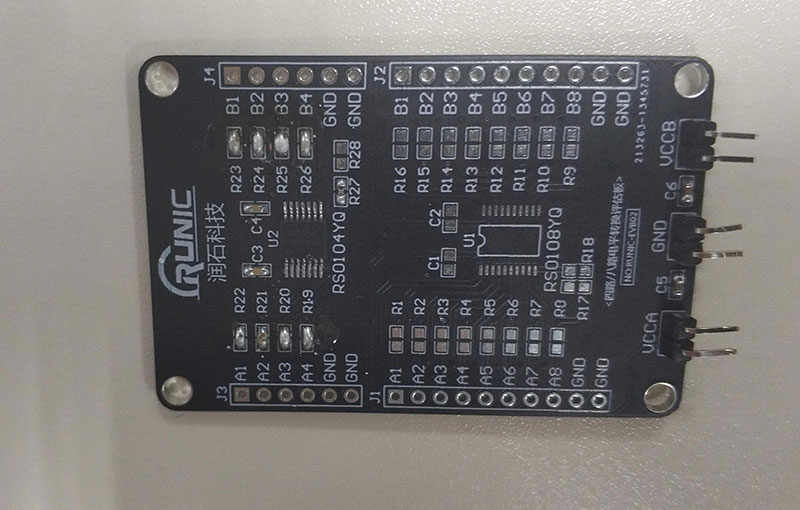

开箱结束哈，快递盒跟包装盒就不详细拍照了，由于图片会压缩，主办方提供的PCBA上有主控芯片RS0104，应该是四路电平转换，不要问我怎么知道的，因为板上有写，而且有预留八路电平转换的芯片位置，另外在C3-C6位置上焊接了四个微法级别电容，在R27位置焊接一个10K的电阻；
接下来进行实测部分，我是准备了示波器、直流电源、万用表工具，由于手上没有0欧姆的电阻，只能用锡连接起来，连接起来后，A1-A4,B1-B4是通的，VCCA对应的，A1-A4，VCCB对应的B1-B4；

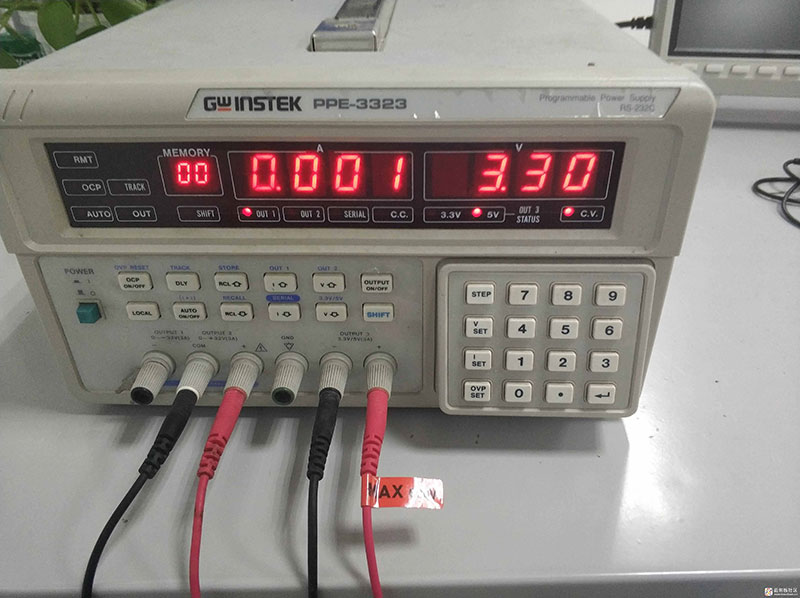

直流电源：

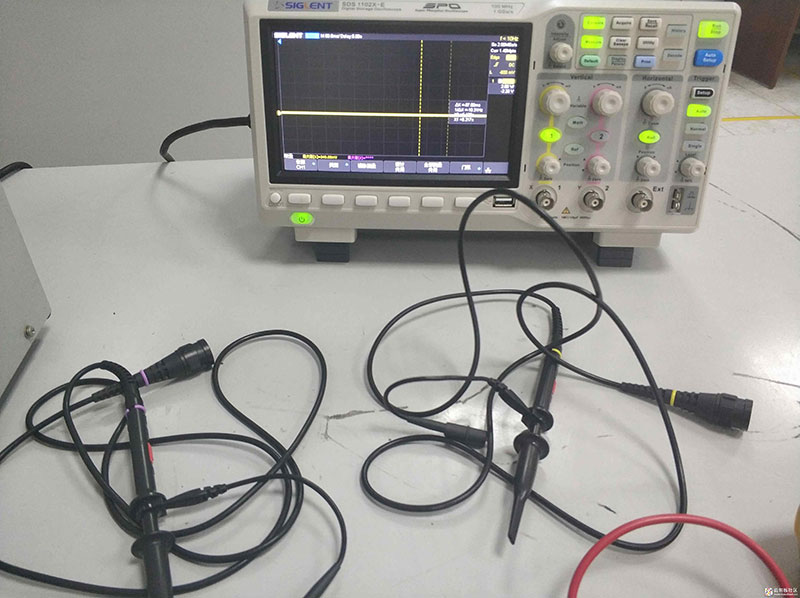

示波器：

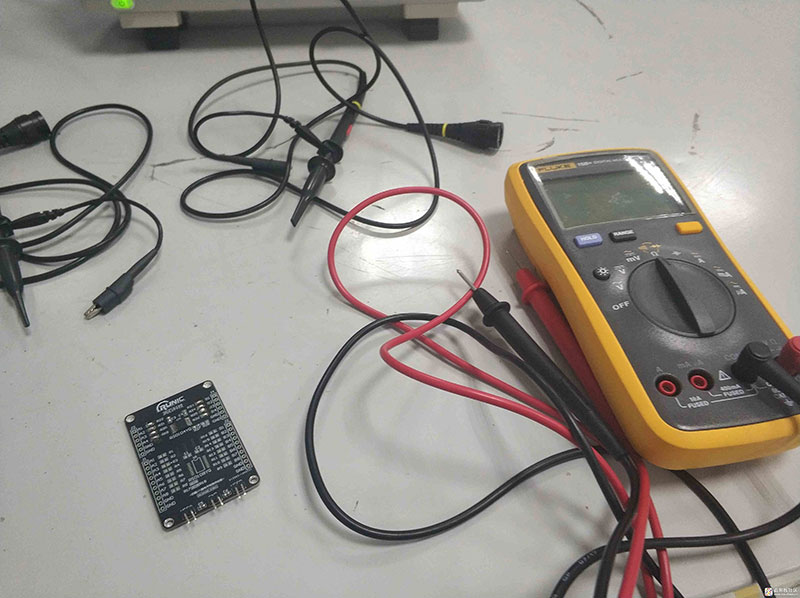

万用表：
开始测试咯，接线图如下：

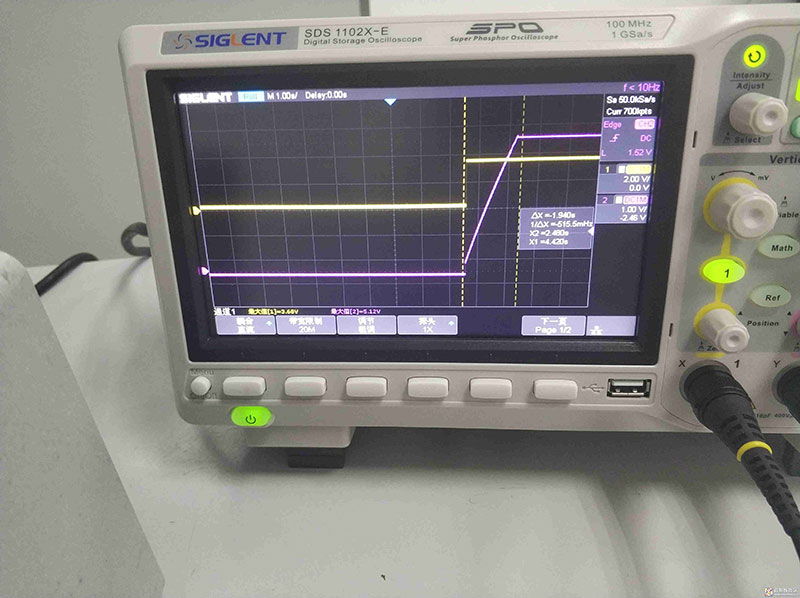

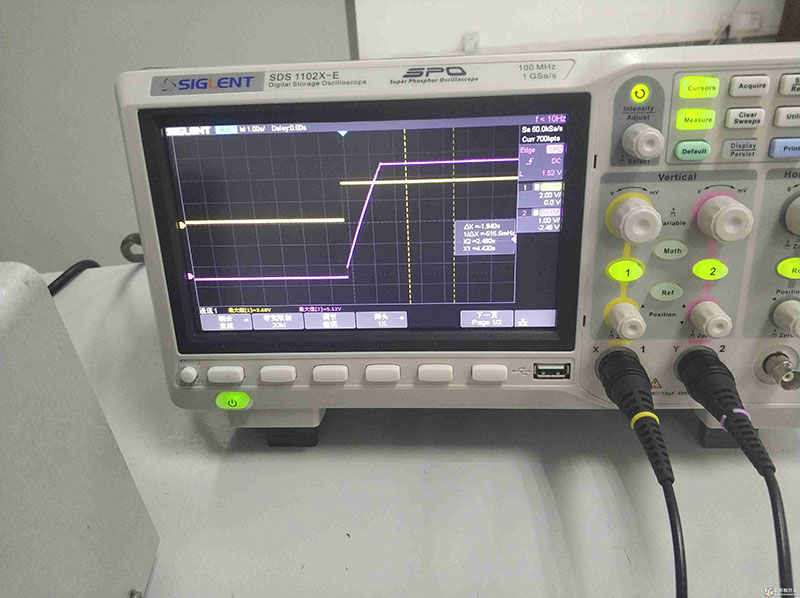

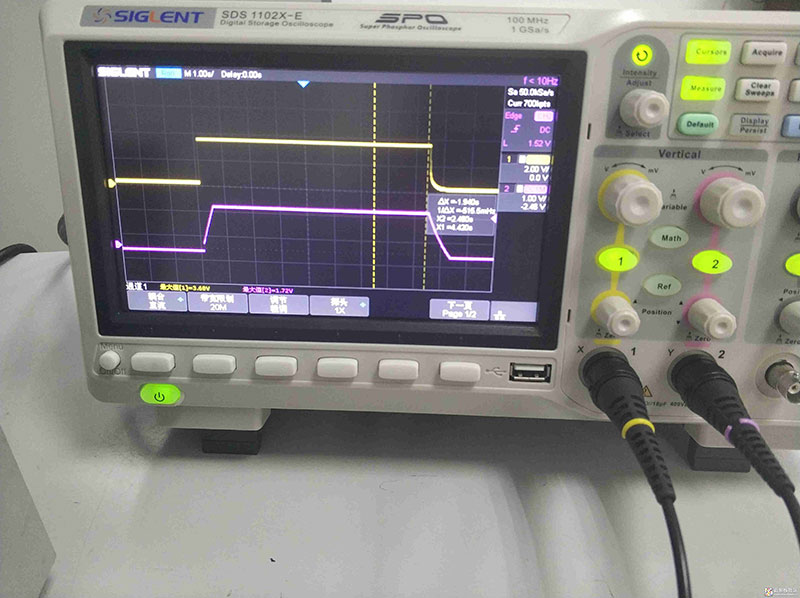

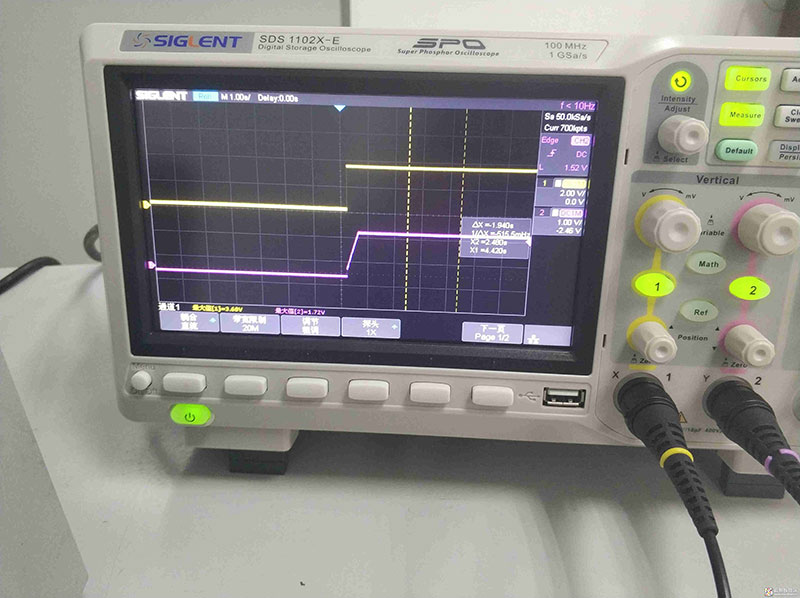

测试波形如下，由于只是测试输入输出特性，所以测试波形不是很多，为了大家看的清楚，测试时是采用开关机时测试；
上面有几张图片，主要是看实测部分的波形，有测试两组电压，一组1.65V&3.3V，跟5V&3.3V，波形仅供参考哈。
总结，开始拿到这个DEMO时，感觉无处下手，后面想到我能做的只能是简单的测试输入输出特性，并看下板子的特性，总体来看，板子的做工以及设计还是可以的，测评的内容比较少，还请主办方以及面包板各位同仁多多包涵。
