【逻辑电平转换评估板】电平转换芯片功能与应用

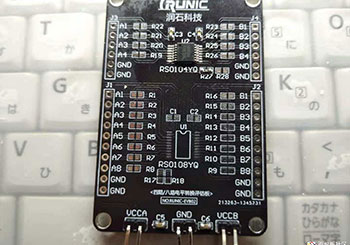

收到了润石科技的电平转换评估板，评估板分两部分：上半部分焊接了电平转换芯片RS0104，可以同时进行4路信号的电平转换，下面部分应该是用来焊接RS0108的，是空板。

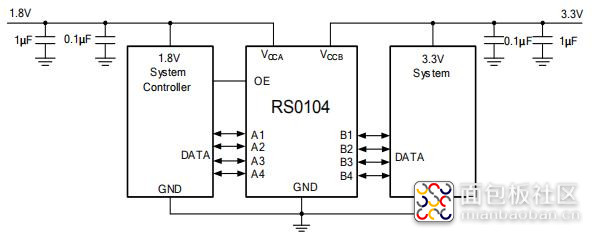

所谓点评转换（Level Shift）指 通常当两个设备之间需要通信，但它们的电压规格不同时，它们就不能直接相连，此时就需要做Level Shift进行电平转换。我们来看下RS0104的常用接线应用。

因为左右两边分别接了VCCA和VCCB，两边不同的电压系统不同的信号线之间的高低电平实现了双向互通。来看下芯片引脚封装。

除了8个io口，还有两个空脚，VCCA、GND和VCCB，还有个OE脚，输出启用（活动高）。 将OE拉低以将所有输出置于3状态模式。 参照VCCA。
     应该说，各种电压器件相互连接是比较普遍的情况，各种电平转换电路也是一搜就一大堆，下面罗列几个。

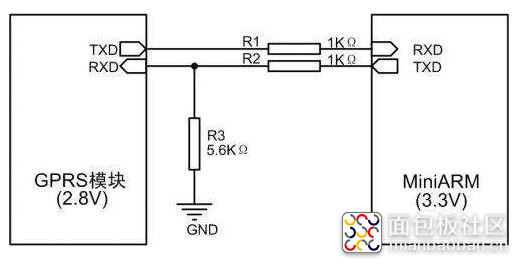

利用电阻分压就能实现电平转换兼容。比如：5V电平，经1.6k+3.3k电阻分压，就是3.3V。

利用二极管钳位作用，也能实现电平转换。

利用三极管和MOS管是常用的电平转换电路设计。

早期电脑上还有RS232串口的时候，这个简单的转换电路常被使用。
      那么，润石科技这个专门的电平转换芯片有什么强项呢？我们来看下数据手册的特征说明：

●无方向控制·
      ●数据速率24Mbps（推空）2Mbps（开放排水）·
      ●1.65V到5.5V在A端口和2.3V到5.5V在B端口(VCCA≤VCCB)·
      ●VCC隔离：如果两个VCC都在GND，两个端口都处于高阻抗状态·
      ●不需要电源顺序：VCCA或VCCB都可以被放大第一。
      ●IFF：支持部分功率模式操作·
      ●扩展温度：-40°C到85°C
     VCCA≤VCCB的原则，最高支持5.5V器件，应该是更稳定，频率响应更可靠，后面将利用示波器检测其表现。目前有四个型号，分别支持1路、2路、4路、8路同时电平转换。
