润石科技电压比较器RS8901用于双电池供电燃气控制器电源切换，静态电流低至400nA
2021-06-23访问量：2370
来源：
在传统的双电池供电燃气控制器电源管理方案中，主电源和备用电源分别通过两个LDO，降压后分别经过二极管之后并联进入二级LDO转换电压到3.3V给系统供电，由于无法预知主电源和备用电源的耗电情况，导致电池利用效率较低。
新方案中增加电压比较器来检测主电源与备用电源的电压，控制供电路径切换电路来实现优先使用主电源供电，只有在主电源供电电压低于设定的阈值的时候才将备用电源接入给用电系统供电，可以提高电池效率和延长备用电池的使用时间。针对燃气控制器电压检测应用，推荐国产润石科技的

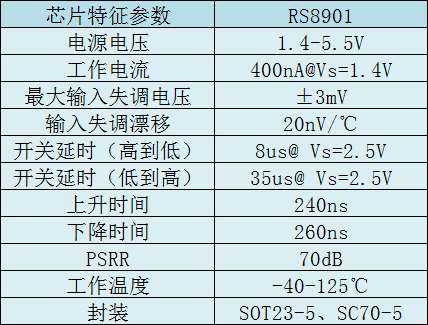

RS8901，该器件可支持轨到轨输入和输出，工作电压1.4-5.5V，工作电流低至400nA ，以下是RS8901典型电气参数。
燃气控制器采用电池供电，对内部器件功耗要求较高，在新方案中增加电压比较器，同样会增加系统功耗，RS8901具备超低的工作电流400nA，但利用电压比较器来切换主电源和备用电源，可以提高电池利用率，最终相对于电压比较器增加的功耗，可以延长整机使用寿命；该器件还具有SC70小尺寸封装，电路应用简单，在现有燃气控制器结构尺寸内可以轻松完成电路设计，以下是RS8901的引脚示意图。

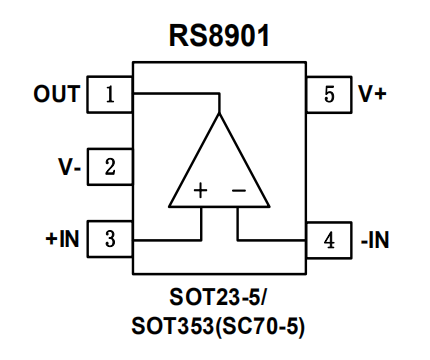

图1 RS8901引脚示意图
综上所述，润石科技微功耗电压比较器RS8901具有400nA的超低工作电流、±3mV的最大输入失调电压、小尺寸封装的特性，适用双电池供电燃气控制器电源切换应用。
