双向4通道、尺寸仅2x2mm润石国产电平转换芯片RS0104助力定位器实现小型化

访问量:3750
来源:
定位器可以实现对汽车等资产的实时定位,在欧美等国家的保险业务上,有大量需求。如下图1电路结构框图所示,主控系统是3.3V,4G模块是1.8V,如此,它们之间的SPI通信就需要一个4通道的电平转换芯片。因为定位器体积小、用量大,因此,要求个电平转换芯片还要满足体积小、价格低的要求。
润石科技推出的国产电平转换芯片RS0104,双向4通道,具有小体积特性,而且作为国产料,价格、交期都好,无论功能、性能、价格等,都可以满足定位器的需求。

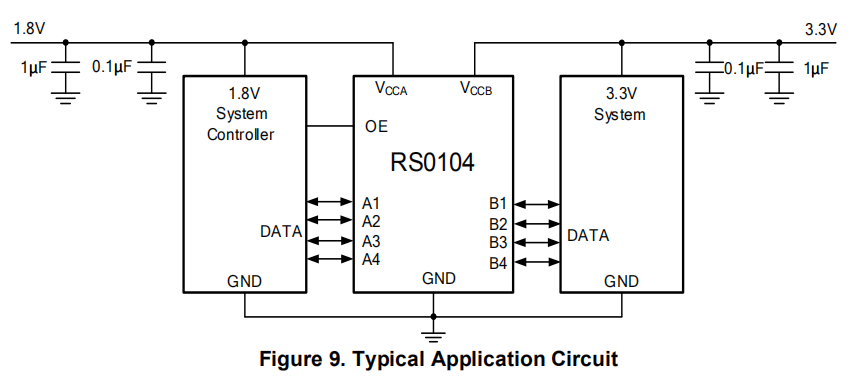

图1 电平转换芯片RS0104典型应用电路图
电平转换芯片RS0104,使用两个独立的可配置电源轨,其中A端口在跟踪VCCA电源时支持1.65V至5.5V的工作电压,而B端口在跟踪VCCB电源时支持2.3V至5.5V的工作电压。而且,如上图2所示,它支持双向、4个通道,完全满足定位器在电压、通道数等需求,可完美实现SPI通信的电平转换。
RS0104带输出使能(OE)脚功能,当该脚输入为低电平时,所有I / O均处于高阻抗状态,这大大降低了电源静态电流消耗,这使得定位器具备了低功耗特性。另,OE脚还可通过下拉电阻连接到GND,来确保上电或掉电期间I/O口为高阻抗状态。
最后,如下图2,RS0104还提供了QFN2x2-12L封装,尺寸仅2x2mm,体积小。恰好满足定位器对物料小体积的需求。

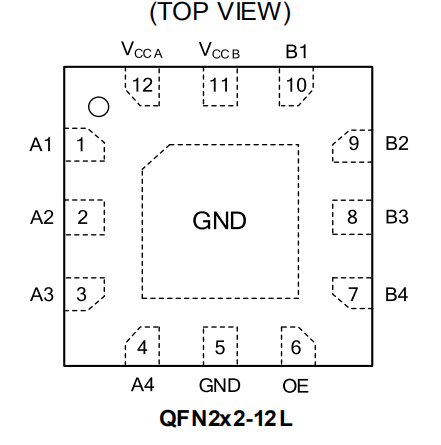

图2 RS0104管脚及QFN2x2-12L封装图
综上述,润石科技推出的国产电平转换芯片RS0104,双向4通道,具有小体积特性,功能、性能、体积等,都能满足定位的需求,而且作为国产料,价格、交期都好,是定位器应用的理想之选。
