厚积薄发--润石产品面面观之电平转换芯片系列

2021-11-25
访问量:1342
来源:

电平转换Level Shift)与电源系统中的电压转换是两种不同功能的芯片,电平转换是针对信号线电平的,比如MCU GPIO口为3.3V的工作电压,DSPGPIO1.8V,它们之间的通信就不能直接相连,需要做电平适配上的处理才能通信。

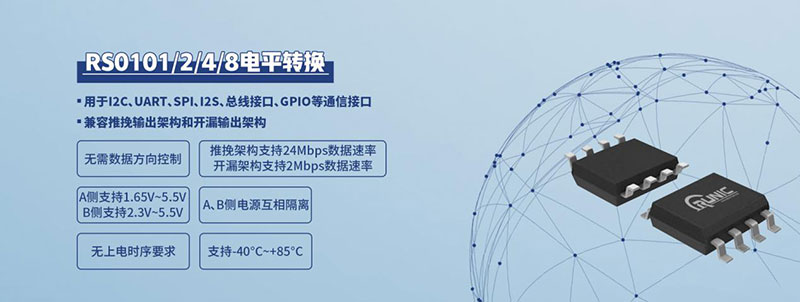

润石科技电平转换系列芯片包括单路的RS0101、双路的RS0102、四路的RS01048路的RS0108,可以用于I2CUARTSPII2S、总线接口、GPIO等通信接口,自动识别方向,兼容推挽输出架构和开漏输出架构,其主要特点如下:

无需数据方向控制;

推挽架构支持24Mbps数据速率,开漏架构支持2Mbps数据速率;

● A侧支持1.65V~5.5VB侧支持2.3V~5.5V

● AB侧电源互相隔离;

● 无上电时序要求;

● 支持-40°C~+85°C


1 典型应用电路图

需要注意VCCA的供电电压不能大于VCCB,即A侧接到低电压系统,B侧接到高电压系统。

RS0101提供SOT23-6SC70-6DFN封装,RS0102提供SOT23-8VSSOPDFN等多种封装,RS0104提供TSSOPQFN3.5x3.5QFN 2x2等多种封装,RS0108提供TSSOPQFN3x3封装,以满足不同产品系统的兼容设计需求。

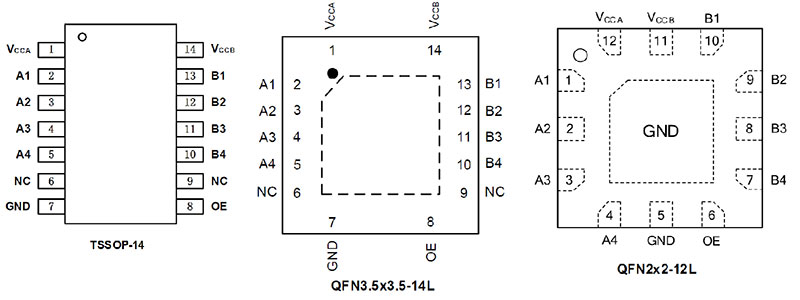

2 RS0104的封装和管脚定义

润石科技RS010X系列电频转换在由国际电子商情主办的2021年中国IC领袖峰会暨2021中国IC设计成就奖评选中,一举斩获“2021中国IC设计成就奖之年度最佳放大器/数据转换器奖项。
