【知识点】运算放大器计算公式
2021-11-28
访问量:5307
来源:
运算放大器是一个内含多级放大电路的电子集成电路,其输入级是差分放大电路,具有高输入电阻和抑制零点漂移能力;中间级主要进行电压放大,具有高电压放大倍数,一般由共射极放大电路构成;输出极与负载相连,具有带载能力强、低输出电阻特点。运算放大器的应用非常广泛。
运算放大器有两个输入端 a(反相输入端),b(同相输入端)和一个输出端 o。也分别被称为倒向输入端非倒向输入端和输出端。当电压 U- 加在 a 端和公共端(公共端是电压为零的点,它相当于电路中的参考结点。)之间,且其实际方向从 a 端高于公共端时,输出电压 U 实际方向则自公共端指向 o 端,即两者的方向正好相反。当输入电压 U+加在 b 端和公共端之间,U 与 U+两者的实际方向相对公共端恰好相同。为了区别起见,a 端和 b 端分别用"-"和"+"号标出,但不要将它们误认为电压参考方向的正负极性。

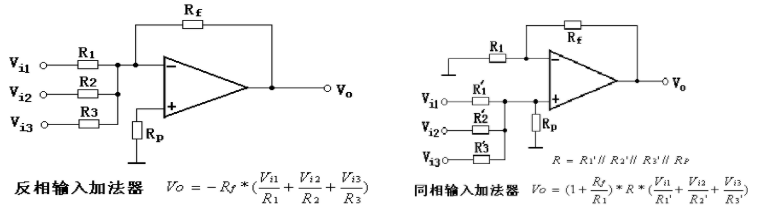

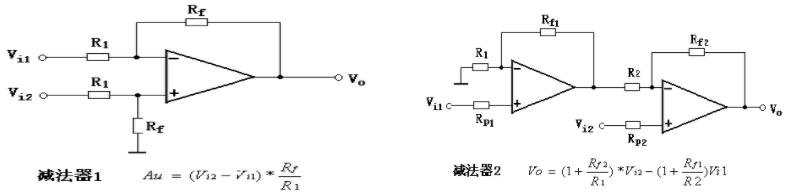

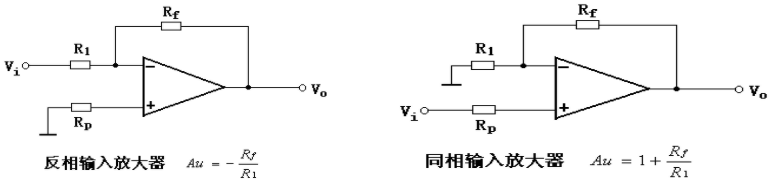

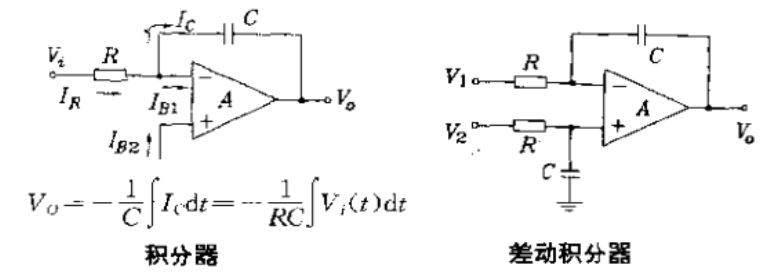

以下为您列举了常用的运算放大器电路图及基本公式:
