【润石RS0104YQ Demo开发板测试分享】RS0104YQ在高频电平转换时的电平转换性能

2021-12-14
访问量:2882
来源:

说明:

本次实验未接任何外部电路进行补偿。单纯测试电源转换芯片RS0104YQ在高频电平转换时的电平转换性能。



针对于此次试验评估从以下几个方面进行总结:



1. 实验仪器

本次实验用到的实验仪器如下:

示波器,信号发生器,差分探头(泰克)。



2. 实验方案

A. 从input-A段输入信号发生器的设定信号,电压4V,方波信号,频率选定1KHz、200KHz、400KHz、750KHz、1MHz,用差分探头检测B端输出电压。

B. 方案如上,B端输入,A端输出。



3. 实验结果

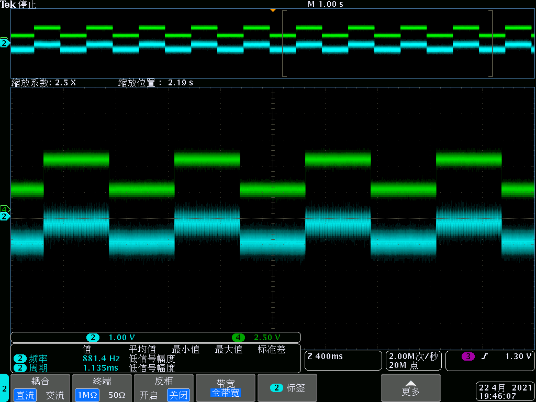

InputA1,频率:1KHz。绿色为输入,蓝色为输出。此时,输出电平不出现失真情况。如图1所示。




图1

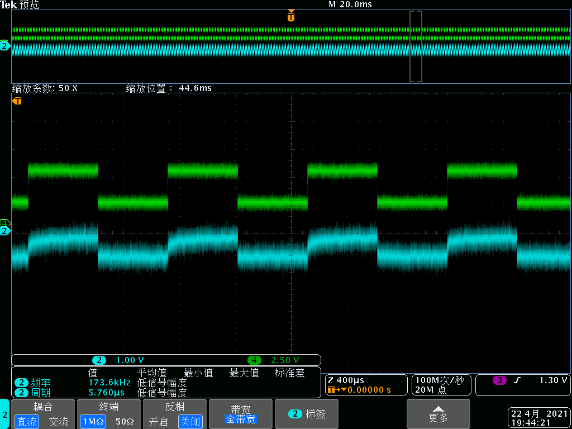

InputA1,频率:200KHz。绿色为输入,蓝色为输出。此时,输出电平出现失真,但失真不明显。如图2所示。




图2

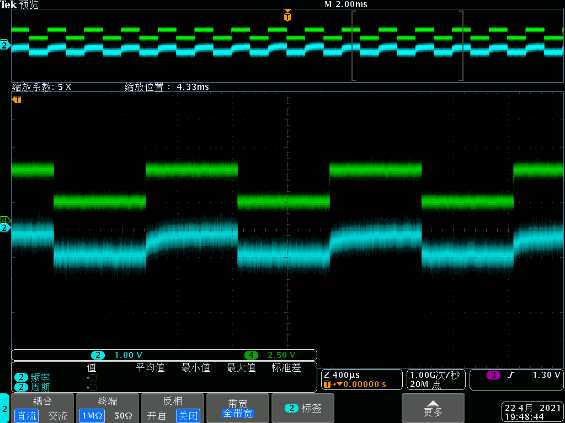

InputA1,频率:400KHz。绿色为输入,蓝色为输出。此时,输出电平出现失真,可以看到输出电压波形前半部分变弧。如图3所示。




3

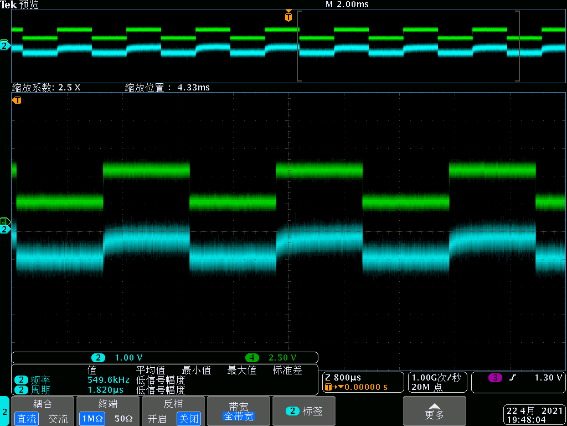

InputA1,频率:750KHz。绿色为输入,蓝色为输出。此时,输出电平出现失真,失真明显,输出电平不再是标准方波。如图4所示。




4

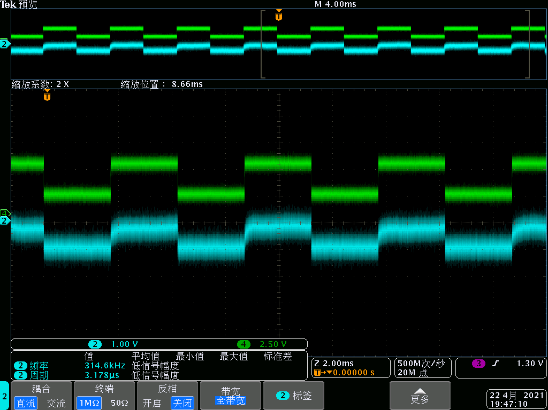

InputA1,频率:1MHz。绿色为输入,蓝色为输出。如图5所示。




图5

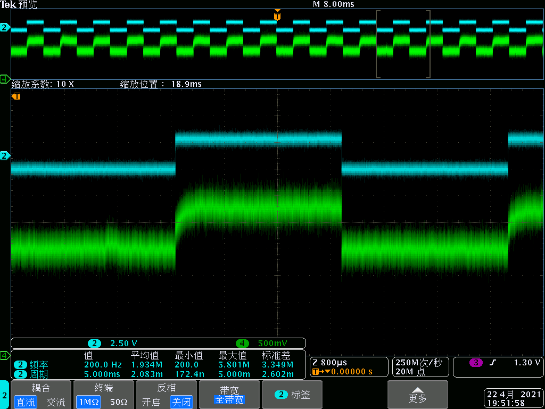

InputB1,频率:1KHz。绿色为输出,蓝色为输入。如图6所示。




图6

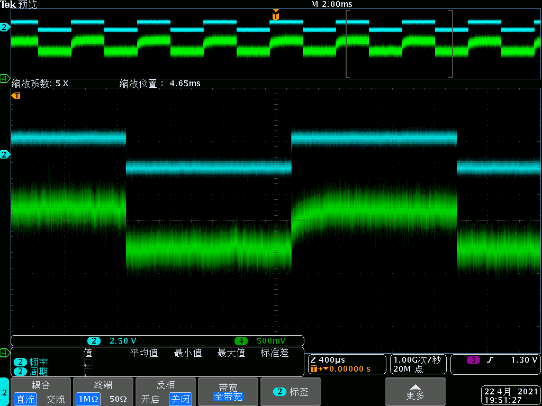

InputA1,频率:200KHz。绿色为输出,蓝色为输入。如图7所示。




7

InputA1,频率:400KHz。绿色为输出,蓝色为输入。如图8所示。




8

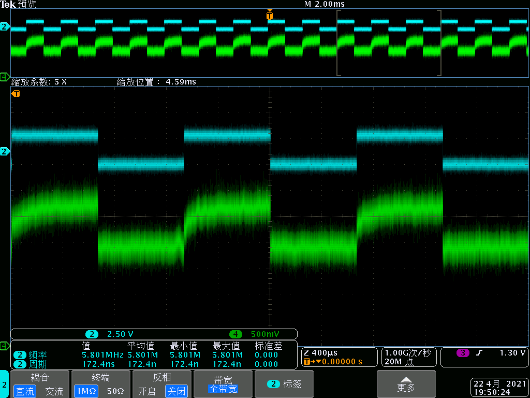

InputA1,频率:750KHz。绿色为输出,蓝色为输入。如图9所示。




9

InputA1,频率:1MHz。绿色为输出,蓝色为输入。如图10所示。




10

4. 总结

    该芯片在低频电平转换使用时,性能非常好,电平转换性能稳定。本次试验测试了,电平转换频率较高时的芯片电平转换能力。作为电源供电,电平转换使用,驱动能力稳定。
