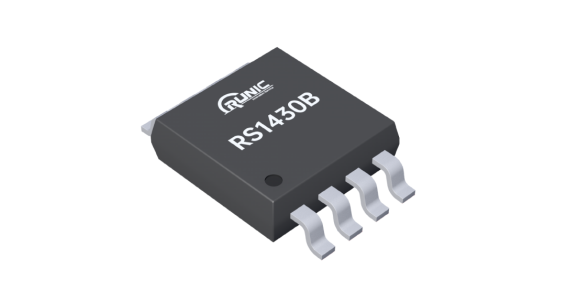

低噪声、低功耗、单通道16位模数转换器RS1430B

RS1430B是一款高速、低功耗、单通道的16位模数转换器，采用SAR架构设计，最高采样速率为400KSPS。RS1430B支持单端输入和伪差分输入以及SPI串行接口标准,外置的基准电压可在0.1V至VDD范围内任意设定，信噪比为90.5dB，噪声为45µVrms，在5V供电的场景下，动态功耗仅为13mw，非常适用于便携式和电池供电系统的精密信号采集。RS1430B与ADS7816、ADS7822、ADS7826、ADS7827、ADS7829、ADS8320、ADS8325、ADS8326 PIN脚兼容。可用于各种医疗设备、车载导航、工业控制和数据采集系统等应用。

功能特性

供电电压：       2.7~5.5V
分辨率：         16Bit
采样速率:         400KSPS
通讯接口:         SPI
通道数:           1
输入类型:        单端输入和伪差分输入
信噪比:          90.5dB
积分非线性INL:   ±2 LSB
差分非线性DNL:  ±0.5 LSB
噪声:            45µVrms
功耗:            5V供电: 13mW @400KSPS
                   2.7V供电: 4.86mW @300KSPS
                   2.7V供电: 1.62mW @100KSPS
                   2.7V供电: 162µW @10KSPS
温度范围:         -40℃---125 ℃
封装形式：         MSOP8

RS1430B产品优势

☆  具备出色的直流精度以及动态性能。
☆  提供出色的线性度和极低的噪声及失真。
☆  支持单端输入，信号从来源到达ADC仅需要一条走线，减少了系统复杂性，同时降低总信号链的功耗。
☆  配备了同步串行接口（SPI/SSI兼容）和伪差分输入功能。
☆  提供MSOP8封装，低功耗、小尺寸，适用于便携式和电池供电系统应用。

 典型应用

目前RS1430B已有样品，欢迎各界工程师朋友申请样品评测。
