芯品｜ 12位低功耗数模转换芯片RS1320
2025-01-20访问量：31
来源：
RS1320是一款低功耗的单通道12位数模转换芯片，工作电压支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口，可用于实现数字信号控制输出模拟电压、还原模拟信号、或者提供可控制的参考电压，在工业现场数据采集、各种仪器仪表测量设备\分析设备上有着广泛的应用。

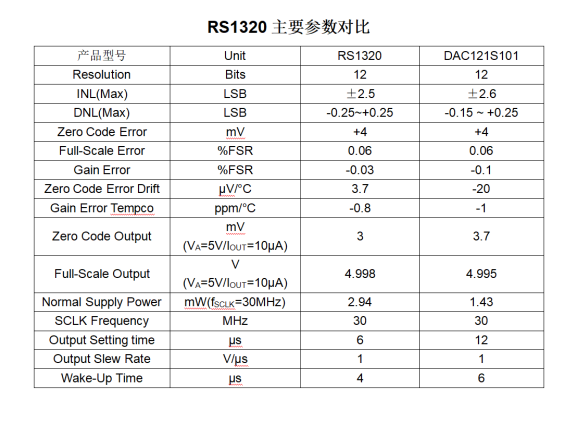

RS1320基于市场主流产品并根据用户的应用需求对主要参数做了优化，进一步降低了线性误差、零码误差温漂、增益误差和增益误差温漂，并在兼顾低功耗的前提下优化提高转换速率，缩短输出电压建立时间，以使其能满足更多的应用场景。其主要参数特性如下：
保证输出单调性；
内置缓冲器，轨对轨电压输出；
上电输出零电压；
低功耗：1.17mW(3.6V) / 2.94mW(5.5V)；
INL: -0.7LSB/+1.2LSB；
DNL: -0.1LSB/+0.2LSB；
零码误差 1.3mV；
满量程误差 -0.01%FS；
输出电压建立时间6μs @CL=500pF
支持SPI数据接口；
扩展级工业温度范围：-40°C ~ 125°C。

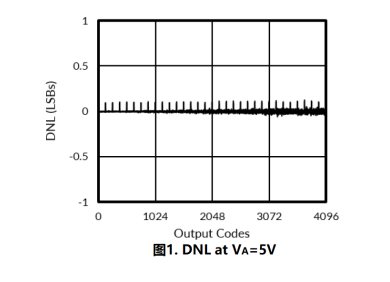

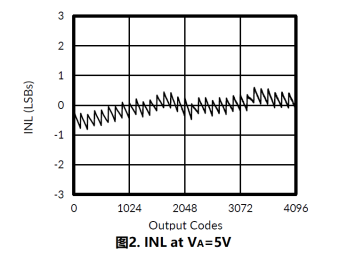

RS1320采用电阻串(Resistor String )架构设计，实现了优秀的交直流特性，部分参数曲线参考如下：
更详细的数据和参数曲线请参考规格书。

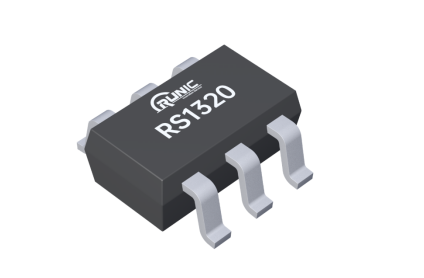

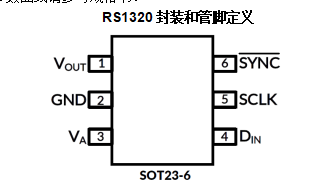

RS1320提供标准SOT23-6封装，管脚定义完全兼容DAC121S101，欢迎各界工程师朋友品鉴评测。
