基础篇：比较器的基本原理
2022-04-02訪問数：2132
ソース：电压比较器是什么？一文读懂
电压比较器是对输入信号进行鉴别与比较的电路，是组成非正弦波发生电路的基本单元电路。
电压比较器主要有单项比较器、迟滞比较器和双限比较器（窗口比较器）。

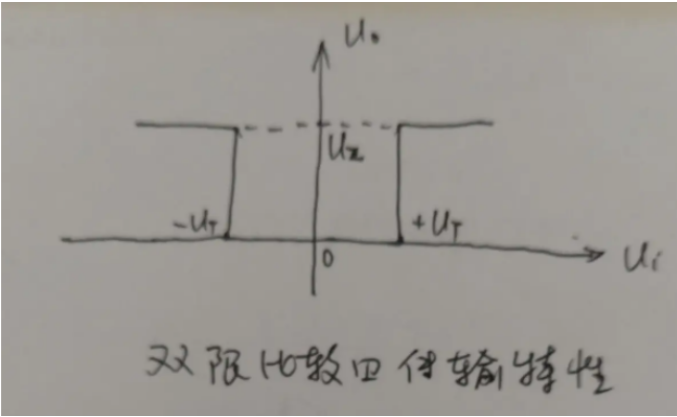

双限比较器有两个转折电压，当输入电压向单一方向变化时输出电压跃变两次。其传输特性如下：
单限比较器和滞回比较器区别
单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。
单限电压比较器：
运放是通过反馈回路和输入回路的确定“运算参数”，比如放大倍数，反馈量可以是输出的电流或电压的部分或全部。而比较器则不需要反馈，直接比较两个输入端的量，如果同相输入大于反相，则输出高电平，否则输出低电平。

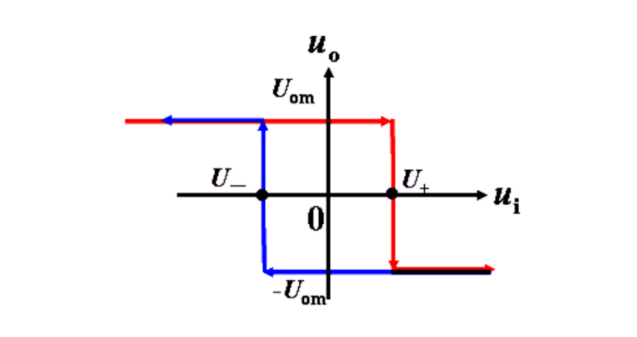

滞回比较器：
又称迟滞比较器，有两个门限电压。输入单方向变化时，输出只跳变。输入由大变小时，对应小的门限电压；输入由小变大时，对应大的门限电压。在两个门限电压之间，输出保持原来的输出。
上拉电阻会影响比较器输出的高电平的数值，尤其是“OC门“输出格式的比较器，从而影响门限电压，需要考虑。主要是影响上门限，可以把它归入正反馈。
电压比较器简单理解
电压比较器简单理解为：
运放工作于非线性工作状态，假如基准电压在负端输入，输入的电压在正端输入的话，比较电压高于基准电压，运放就输出高电平（接近于运放的工作电源电压）；输入的电压在正端输入的话，比较电压低于基准电压，运放就输出低电平。（接近于地），基准电压加在正端，比较电压加在负端也可以的，输出刚好相反。
总之，就是正端电压高，就输出高电平；负端电压高，就输出低电平。
文章来源：电子产品世界
*本文系网络转载，版权归原作者所有，如有侵权请联系删除
