新エネルギー車は、アナログチップなどの電子部品の信頼性に対する要求が非常に高いです。潤石は自動車グレードアナログチップの研究開発と生産を全面的に推進し、世界一流の車載グレードチップのメーカーと同じレベルのプロセス、材料及び技術を採用しています。IATF16949認定を持ち、AEC-Q100認定プロセスを経た実際の車載グレード量産の経験を持つウェーハメーカー及びTier 1車載グレードチップの量産経験を持つパッケージング会社と協力しています。たとえば、蘇州日月新半導体、通富微電などがあります。AEC-Q100Grade1 (湿度感度レベルがMSL1に達する)を満たす自動車グレードの製品を開発・導入しており、独立した第三者の研究所によって自動車グレードのAEC- Q100の認証が行われます。それと同時に、国際的な第三者試験、認証機関であるドイツのTÜV Rheinland(テュフラインランド)の指導のもと、ISO 26262ASILDの機能安全プロセスを取り入れました。

AEC-Q100認定品番
タイプ 製品 パッケージ ウェーハ歩留まり パッケージ設計及び材料準備 パッケージDOE実験 パッケージテストパターン試作
オペアンプ RS722PXK-Q1 SOP8 Done Done Done Done
RS724XP-Q1 SOP14 Done Done Done Done
RS8414PXQ-Q1 TSSOP14 Done Done Done Done
RS8452XK-Q1 SOP8 Done Done Done Done
RS8454XP-Q1 SOP14 Done Done Done Done
RS8454PXQ-Q1 TSSOP14 Done Done NA TBD
RS622XQ-Q1 TSSOP8 Done Done TBD
RS8412PXK-Q1 SOP8 TBD
RS721PXF-Q1 SOT23-5 Done Done Done Done
RS8557XF-Q1 SOT23-5 Done Done Done
RS8411XF-Q1 SOT23-5 Done Done On going
コンパレータ LM2901XQ-Q1 TSSOP-14 Done Done Done Done
LM2903XK-Q1 SOP8 Done Done Done Done
RS393XK-Q1 SOP8 Done Done Done Done
RS331XF-Q1 SOT23-5 Done Done On going
RS8907XF-Q1 SOT23-5 Done Done On going
アナログスイッチ RS2251XTSS16-Q1 TSSOP16 Done Done Done Done
レベルシフター RS2T45XVS8-Q1 VSSOP8 Done Done Done Done
RS8T245YTSS24-Q1 TSSOP24 Done Done Done Done
RS4T245XTQW16-Q1 DHVQFN 16 Done Done Done Done
RS1T45XC6-Q1 SOT363 Done Done Done Done
RS1T34XF5-Q1 SOT23-5 Done Done
RS8T245YS24-Q1 SOP24 NA
ロジックチップ RS244YTSS20-Q1 TSSOP20 Done Done Done Done
RS1G32XF5-Q1 SOT23-5 Done Done Done Done
RS1G08XC5-Q1 SC70-5 Done Done Done Done
RS1G14XC5-Q1 SC70-5 Done Done Done
RS1G17XC5-Q1 SC70-5 Done Done Done
RS1G00XC5 SC70-5 Done TBD
RS1G14XF5-Q1 SOT23-5 Done Done
電圧基準源 RS431AXSF3-Q1 SOT23 On going

developing...

AEC-Q100は、車載アプリケーション、自動車部品及び自動車の車載電子機器向けに、アメリカの車載電子部品評議会 (AEC) によって開発・実装された信頼性試験標準仕様です。品質管理制御基準を構築し、車載電子機器の安定性と標準化を高めることを目的としています。AEC-Q100認証は、集積回路メーカーが自動車分野に参入するための入場券であり、チップの品質と信頼性に対して非常に高いことが求められています。民生用半導体と比較して、自動車用電子部品及びチップにはより高い信頼性が必要とされて、より過酷な環境で正常な動作を維持することが求められています。現在、自動車用電子機器の分野で一般的に使用されているAEC-Q100認証規格は、車載電子部品評議会によって発行された一連の集積回路品質試験規格であり、強制的な認証システムではないものの、カーエレクトロニクス分野での一般的な認証基準となっています。

AEC-Q100試験項目
No. 試験項目 略称 試験方法
グループA 加速環境ストレス試験
A1 前処理 PC

J-STD-020

JESD22-A113

A2 部分的な温度と湿度または高加速ストレス試験 THB/HAST

JESD22-A01

JESD22-A110

A3 高圧または偏りのない高加速応力試験あるいは偏りのない温度・湿度試験 AC/UHST/TH

JESD22-A102

JESD22-A118

JESD22-A101

A4 温度サイクル TC JESD22-A104
A5 高温保存寿命試験 HTSL JESD22-A103
グループB加速寿命シミュレーション試験
B1 高温寿命 HTOL JEDEC JESD22-A108
B2 初期故障率 ELFR AEC-Q100-008
グループ C パッケージ完全性試験
C1 タイワイヤーカット WBS AEC-Q100-001
C2 バインディングテンション WBP MIL - STD 883 Method2011
C3 はんだ付け性 SD JESD22-B102
C4 物理的なサイズ PD

JESD22-B100

JESD22-B108

C5 はんだボールのせん断 SBS AEC-Q100-010
C6 ピンの整合性 LI JESD22-B105
グループ D チップウェーハ信頼性試験
D1 エレクトロマイグレーション EM /
D2 経時的な絶縁破壊 TDDB /
D3 ホットキャリア注入 HCI /
D4 負の温度と圧力温度の不安定性 NBTI /
D5 ストレス移行 SM /
グループE 電気的特性確認試験
E1 ストレステスト前後の機能パラメータテスト TEST 规格书
E2 静電気放電 (HBM) HBM AEC-Q100-002
E3 静電気放電 (CDM) CDM AEC-Q100-011
E4 ラッチアップ LU AEC-Q100-004
E5 配電 ED AEC-Q100-009
E6 障害クラス FG AEC-Q100-007
E7 機能説明 CHAR AEC-Q003
E8 電磁両立性 EMC SAE JI752/3
グループF欠陥スクリーニング試験
F1 プロセス平均テスト PAT AEC-Q001
F2 統計収量分析 SBA AEC-Q002

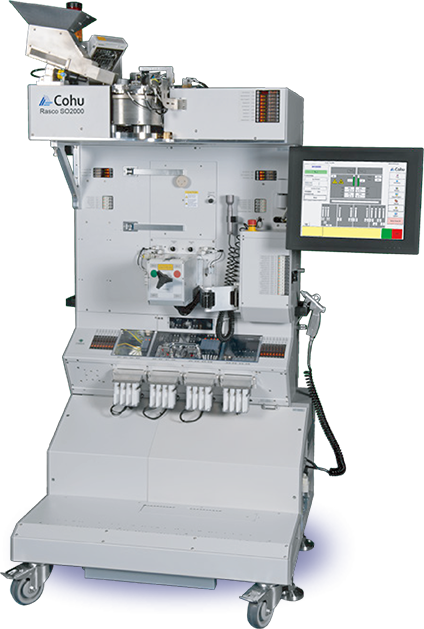

国際的な一流の自動車グレードの自動車電子メーカーと同じく、業界トップのCohuの三温度テストハンドラを採用すると同時に、ウェーハレベルテストにおいて、低温試験の使用を取り入れました。業界で最高レベルで最も一般的なTSK三温度試験Proberを使用し、チップをより正確に指定温度まで冷却できます。潤石は数十台のCohu三温度テストハンドラを段階的に購入しており、最初のバッチがすでに使用されています。

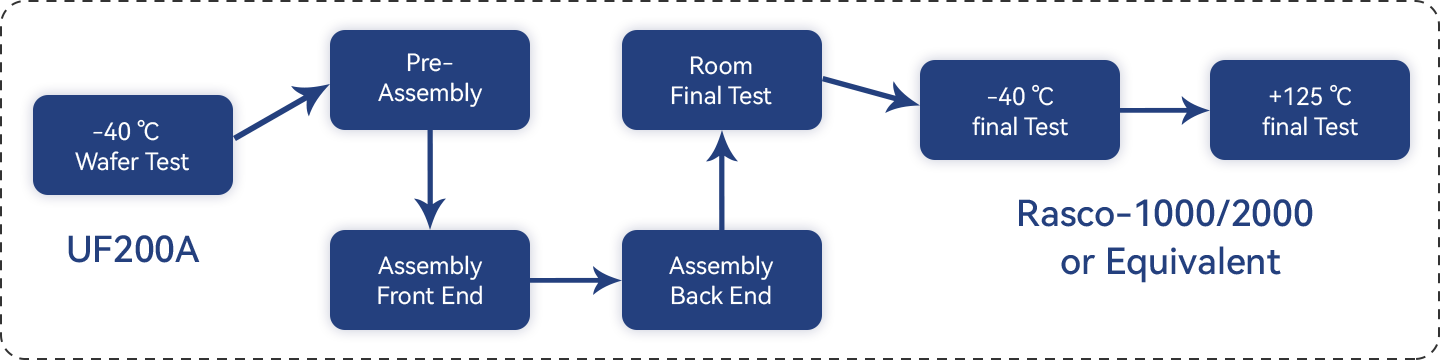

三温度テストプロセス

潤石科技は、初期段階でウェーハレベルの障害をスクリーニングするために低温ウェーハテストを実行し、最終製品テスト段階では通常の高温テストを維持します。潤石の自動車グレードの製品は100% 三温度テストを受けます。

典型的な応用
典型的な応用
パワー部分
パワー部分
VCU
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321 / RS358 / RS324
高電圧汎用アンプ
RS8412 / RS8414 / RS8422 / RS8424
電圧基準源チップ
RS431 / RS432
レベルシフター
RS2T45 / RS0104 / RS0204 / RS0108 /RS8T245
Motor Cotrol
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321 / RS358 / RS324 / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高速コンパレータ
LM393 / LM331 / LM2903 / LM2901
電圧基準源チップ
RS431 / RS432
レベルシフター
RS2T45 / RS8T245
小型ロジック
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
Gear box
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321 / RS358 / RS324 / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高精度オペアンプ
RS8551
高速コンパレータ
LM393 / LM2903
電圧基準源チップ
RS431 / RS432
小型ロジック
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
BMS
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321P/RS358/LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高精度オペアンプ
RS855X
高速コンパレータ
RS331 / RS393
高速コンパレータ
LM331 / LM2901 / LM2903
電圧基準源チップ
RS431 / RS432
レベルシフター
RS2T45 / RS0204 / RS0108
小型ロジック
RS4G00 / RS1G08 / RS2G08 / RS4G08 / RS1G17 / RS1G125
OBC
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P / RS821P
汎用オペアンプ
RS321 / RS358  / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高精度オペアンプ
RS855X
高速コンパレータ
RS331 / RS393
高速コンパレータ
LM331 / LM2901 / LM2903
電圧基準源チップ
RS431 / RS432
アナログスイッチ
RS2251 / RS2166 / RS2057
DC/DC converter
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P/ RS6331P
汎用オペアンプ
RS321 / RS358  / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高精度オペアンプ
RS8751 / RS8752
高速コンパレータ
RS331 / RS393
高速コンパレータ
LM331  / LM2903
電圧基準源チップ
RS431 / RS432
EPS
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321 / RS358  / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高精度オペアンプ
RS8551
高速コンパレータ
RS331 / RS393
高速コンパレータ
LM331 / LM2901 / LM2903
アナログスイッチ
RS2057
小型ロジック
RS1G08 / RS2G08 / RS1G125
VESS
低オフセット電圧オペアンプ
RS721P / RS722P / RS724P
汎用オペアンプ
RS321 / RS358  / LM358
高電圧汎用アンプ
RS8411 / RS8412 / RS8414
高速コンパレータ
RS331
高速コンパレータ
LM331 / LM2903
レベルシフター
RS2T45 / RS0102 / RS0202

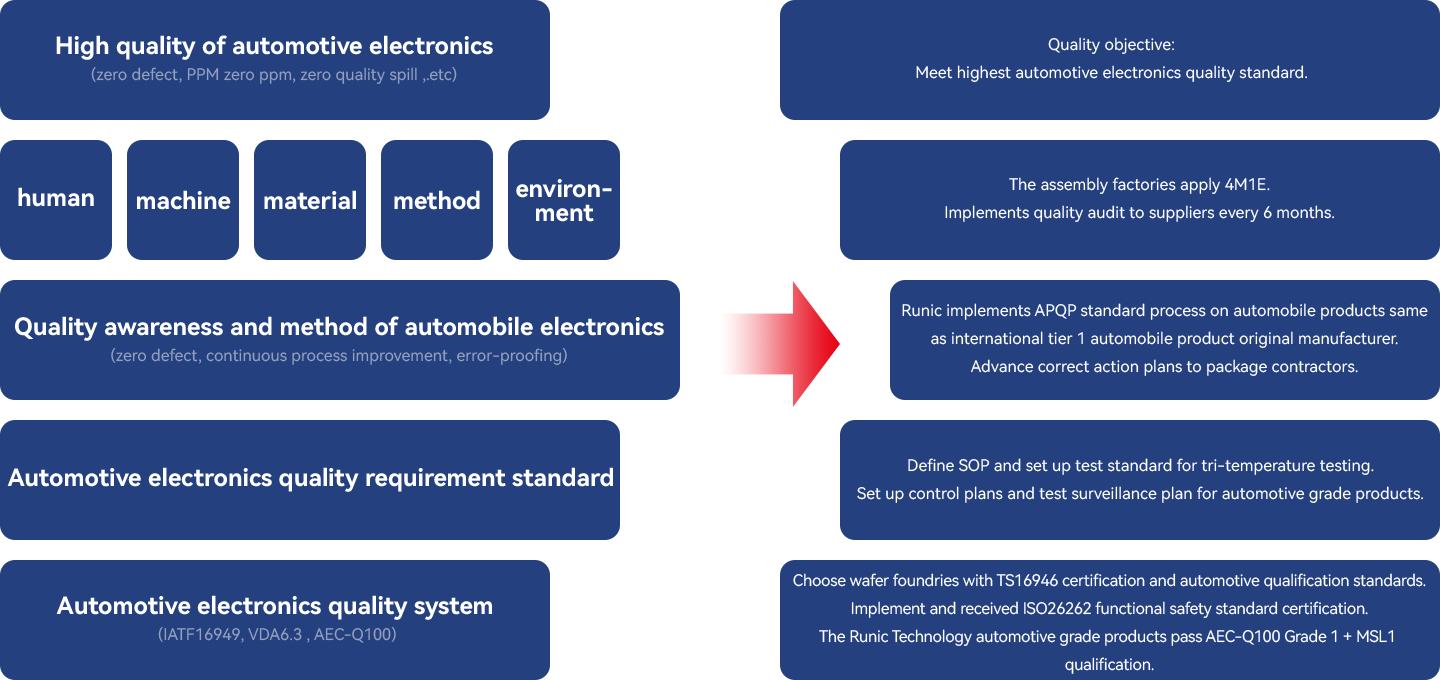

車載グレード電子製品の品質システム
車載グレード電子製品の品質システム

品質管理の面では、DQEからSQE、CQE、QSへと、品質仕様を確立し、品質管理システムを実施・維持し、品質管理を通じて製品の製造設計、試験設計、信頼性検証を改善し、製品の品質保証を実現します。

AEC-Q100車載グレードの認証であろうと、ISO26262機能安全プロセス認証システムの導入であろうと、自動車市場でのアプリケーションを満たすだけでなく、より厳格な潤石品質管理システムを構築することであり、潤石はより高い品質と品質管理レベルを追求し続け、品質管理の新しい段階へと歩んでいきます。
