智能水表电源设计推荐：LDO RS3221，静态电流低至1uA，输入电压1.7-7.5V
2020-05-29訪問数：1198
ソース：
智能水表由无线通讯模块和基表组成，具有计量、运算、存储、诊断、无线远传等功能。其中主控MCU和无线模块都需要LDO来供电，由于水表通常采用4节干电池供电，因此对内部电源器件的功耗、体积和成本有苛刻的要求。

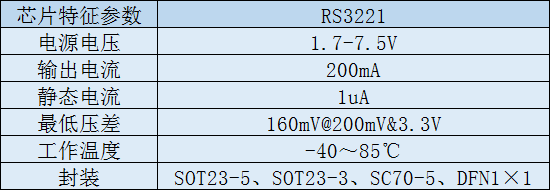

针对智能水表内部电源设计的需求，推荐国产润石科技的低压差线性稳压器RS3221，采用CMOS半导体工艺，输入电压为1.7-7.5V，固定输出电压可选0.8V-5V，支持输出电流200mA ，输出电压精度可选1%或2.5%，以下是RS3221典型电气参数。
智能水表通常采用四节干电池供电，电压在6V左右，RS3221输入电压覆盖1.7-7.5V，输出电压可以在0.8-5V之间进行多种选择，完全满足智能水表内部模块不同电压的应用需求；一般智能水表使用寿命要求达到5年以上，需要尽可能延长电池寿命，因此对内部器件功耗要求较高，RS3221具备超低的静态工作电流1uA，可以提高电池利用率，延长产品使用周期；该器件还具有多种小尺寸封装，例如SOT23-3、SC70-5、DFN1x1，本身应用电路简单，在智能水表内部尺寸内可以轻松完成电路设计，以下是RS3221的引脚示意图和应用电路。

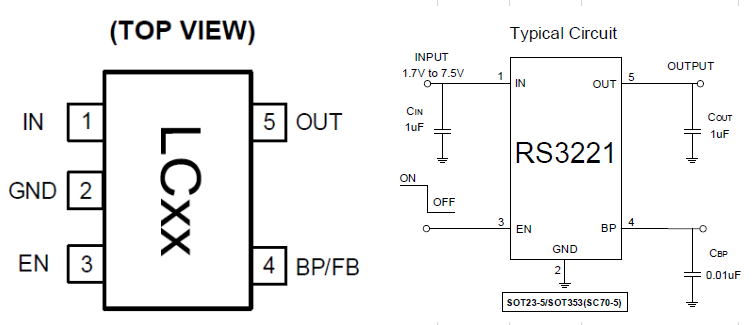

图1 RS3221引脚和应用电路示意图
从上图中可以看出RS3221在应用电路中只需要三个电容即可，电路简单，可以简化工程师设计工作量。
综上所述，润石科技的低压差线性稳压器RS3221，具有1.7-7.5V宽输入电压、1uA的超低静态工作电流、小封装和电路应用简单的特性，同时成本更低，是智能水表等测量设备中电源设计的高性价比解决方案。
（文章来源：世强硬创电商）
