国产电平转换芯片RS0102YVS8可PIN TO PIN兼容TI TXB0102DCU 助力测控系统

在典型的测控系统中，通常都会采用数字I2C接口的传感器，通过I2C接口与MCU来实现通信和数据传输。对于一些特殊应用场合，有的传感器需要采用低电压供电，而主控MCU端则采用标准的电源电压供电，这时要实现传感器和MCU之间I2C的接口，由于两边的供电电压不同，是不能直接连接的，这就需要电平转换芯片来实现两者之间的电平转换。目前在市面上用的比较多的是TI的TXB0102，不过由于供货和交期等问题。对终端用户产品的市场供应造成了一定的影响。

国产品牌润石科技的非反相双向电平转换器RS0102，该电平转换芯片采用两个独立的可配置电源轨，其中A端口支持1.65V至5.5V的工作电压范围，可跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压范围，可跟踪VCCB电源。RS0102支持更低和更高的逻辑信号电平，能够在1.8V、2.5V、3.3V和5V电压节点间进行双向转换。自动双向，自动适配推挽/开漏接口，推挽架构支持 24Mbps 数据速率，开漏架构支持 2Mbps 数据速率。

目前RS0102有SOT-23-8，VSSOP8及DFN-1.4x1-8L三种封装形式，这三种封装引脚功能定义是不相同的，和TI TXB0102DCU完全兼容的是VSSOP8封装的RS0102YVS8，尽管TI的TXB0102供电电压(VccA 1.2 V to 3.6 V, VccB 1.65 V to 5.5 V)比RS0102的宽一些，不过再大多数应用场合，两者是可以做供电电压的兼容替换的。

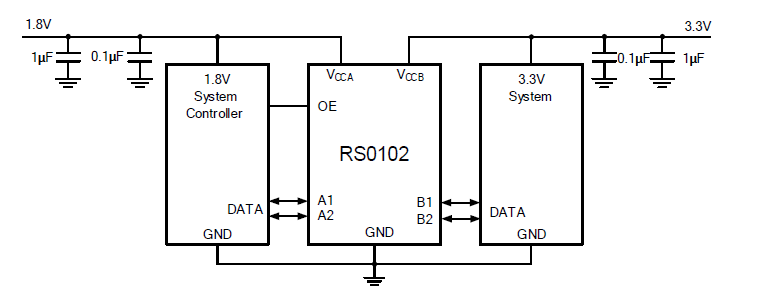

下图是1.8V系统和3.3V供电系统之间,通信接口采用RS0102的典型应用电路。

通过对润石的RS0102和TI TXB0102的比较，确定了两者是可以相互替换的，同时因为润石是国产品牌，供货，价格及货期，相比较而言，都更有优势和保障。
