国产提供四路数据线的润石电平转换芯片RS0104，兼容推挽输出架构和开漏输出架构
2020-07-07訪問数：1179
ソース：
电平转换（Level Shift）与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。
润石科技（Runic）推出的RS0104电平转换芯片提供四路数据线，主要用于SPI、I²S、总线接口、GPIO等通信接口，自动识别方向，兼容推挽输出架构和开漏输出架构，其主要特点如下：
· 无需数据方向控制
· 推挽架构支持24Mbps数据速率，开漏架构支持2Mbps数据速率
· A侧支持1.65V~5.5V，B侧支持2.3V~5.5V
· A、B侧电源互相隔离；无上电时序要求
· 支持-40℃~+85℃

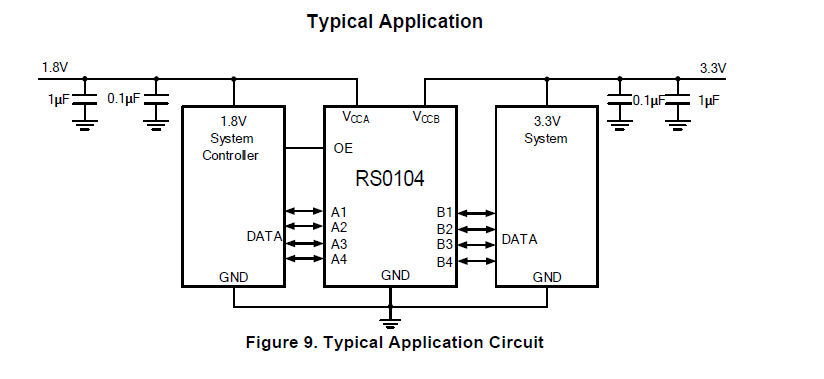

图1 典型应用电路图
需要注意VCCA的供电电压不能大于VCCB，即A侧接到低电压系统，B侧接到高电压系统。
RS0104提供多种通用封装，包括TSSOP、QFN3.5×3.5和QFN2×2等多种封装，以满足不同产品系统的兼容设计需求。

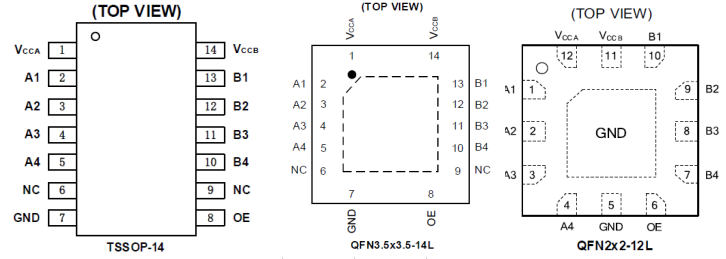

图2 封装和管脚定义
（文章来源：世强硬创电商
