国产芯片四通道运放RS624用于空调电流检测信号调理，0.7mV低输入失调电压
2020-07-20訪問数：1137
ソース：
在空调的风机设计中，驱动电路通常采用MOSFET来实现，为了控制风机运行，最基本的要求就是获取电机的电流信息，常规解决方法是利用采样电阻检测电流信息，通过运放调理检测电压信号输入到MCU进行控制。

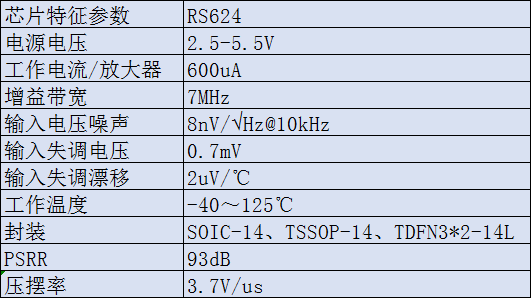

为了不对电机电流产生不利影响，检测电阻值较小，在两端产生成比例的小电压，必须利用运算放大器放大此小电压信号，输入到ADC和MCU中就行控制，因此要求运放具有失调电压小、温漂低、增益高的特性。国产润石科技的精密运放RS624，采用COMS工艺设计，轨到轨输入输出，具有7MHz的高增益带宽乘积和0.7mV的失调电压，使用2.4-5.5V的单电源供电，以下是RS624四通道运放的典型电气性能参数：
由于电流检测电阻值很小，两端电压也只有毫伏级，模拟前端运放由于自身误差会不成比例地影响放大精度，因此需要选择输入失调电压低的运算放大器，RS624输入失调电压0.7mV，降低系统误差，提高测量精度；RS624具有7MHz的增益带宽积，可以满足分流电阻小信号的放大倍数要求；该运放的失调电压漂移只有2uV/ ˚C，电压噪声密度8nV/√Hz @10kHz，可以降低外界噪声对信号的影响，提高系统分辨率和测量长期可靠性，以下是RS624典型封装和引脚定义。
图1 RS624典型封装和引脚定义
综上所述，润石的四通道精密运放RS624具有低输入失调电压、低温漂、高增益带宽等性能方面的优势，同时成本更低，是空调等家电中电流检测信号调理的高性价比解决方案。
（文章来源：世强硬创电商）
