润石精密运放RS622用于指夹血氧仪光电信号放大，增益带宽积达7MHz、偏置电流仅1pA
2020-10-14訪問数：943
ソース：
指夹血氧仪的基本原理是利用血液中的血红蛋白对红光和红外线有不同的吸收能力，通过红光和红外线LED灯照射手指的单一位置透光后被光敏二极管接收后，产生对应比例的电压，进入AD和MCU后分析得出血氧值。由于光敏二极管输出电压比较微弱，需要精密运放来调理放大信号。

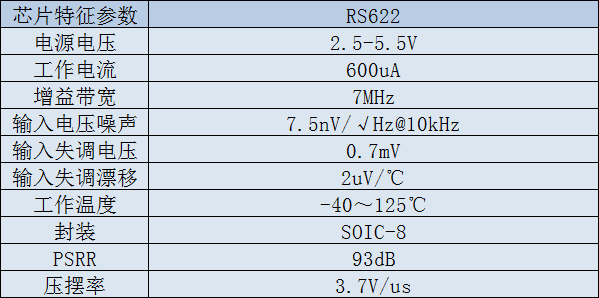

指夹血氧仪采用电池供电，对运算放大器等内部器件功耗要求较高，同时还要求低噪声。本文推荐国产润石科技的精密运放RS622，采用COMS工艺设计，轨到轨输入输出，具有7MHz的高增益带宽乘积和0.7mV的失调电压，使用2.4-5.5V的单电源供电，以下是RS622精密运放的典型电气性能参数：
指夹血氧仪利用光电二极管将检测光信号转换成电信号，由于输出信号比较微弱，通常要求增益带宽大于5MHz、输入偏置电流越小越好，精密运放GS622可以提供7MHz的增益带宽积和1pA的偏置电流，提高响应速度和降低系统误差；GS622电压噪声密度只有7.5nV/√Hz @10kHz，有效降低外界噪声对信号的影响，提高系统分辨率；指夹血氧仪采用电池供电，对内部器件功耗要求较高，RS622工作电流600uA，低功耗运放可以延长设备使用寿命，以下是RS622典型封装和引脚定义。
图1 RS622典型封装和引脚定义
综上所述，润石的精密运放RS622具有低噪声、低偏置电流、低功耗等性能方面的优势，同时成本更低，是指夹血氧仪等医疗便携式设备中传感器光电信号调理的高性价比解决方案。
（文章来源：世强硬创电商）
