润石低噪声LDO RS3236用于工业流量计MCU电源，电源纹波抑制比PSRR高达70dB，静态电流低至15µA
2020-11-04訪問数：1078
ソース：
工业流量计主要用于测量各种流体的流量，内部主控采用MCU设计，由于工作环境比较恶劣，容易受到外界因素干扰，需要抗干扰能力强、低功耗的电源供电。

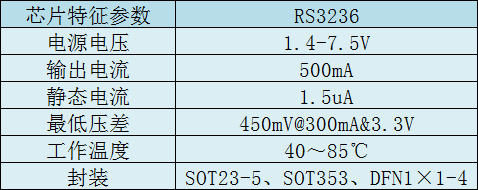

针对工业流量计MCU电源设计，推荐国产润石科技的低噪声LDO器件RS3236，采用CMOS半导体工艺，输入电压为1.7-7.5V，固定输出电压可选0.8V-5V，支持输出电流500mA ，以下是RS3236典型电气参数。
工业流量计产品中，有部分是采用电池供电，因此对内部器件功耗要求较高，RS3236的静态工作电流15uA，可以提高电池利用率，延长产品使用周期；工业流量计应用环境比较复杂，外界干扰较多，RS3236具有高达70dB的PSRR电源纹波抑制比，可以减少电源纹波对MCU工作的影响，提高系统可靠性；该器件还具有多种小尺寸封装，例如SOT23-3、SC353、DFN1x1，本身应用电路简单，在工业流量计产品尺寸内可以轻松完成电路设计，以下是RS3236的引脚示意图和应用电路。
图1 RS3236引脚示意图

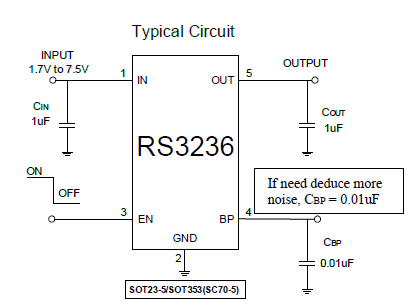

图2 RS3236典型应用电路
从上图中可以看出RS3236在实际应用电路中只需要三个滤波电容即可，可以简化工程师设计工作。
综上所述，润石科技的低功耗LDO RS3236具有高PSRR、低功耗、小尺寸等性能方面的优势，同时成本更低，是工业流量计等仪表主控MCU电源设计的高性价比解决方案。
