【逻辑电平转换评估板】R0104RS0108系列测评

R0104/RS0108开发板，R0104YQ/RS0108YQ逻辑电平转换4\8路公用一个板子，相互独立。

  电平转换（Level Shift）与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU 的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。再比如STM32是3.3V的，STC8是5V的，不能直接通讯需要电平转换。
       归结一下电平转换的方案：
       1.阻抗变换（简单）
       通过电阻降压
       优点：结构简单
       缺点：电阻值难以把握，可能会对器件造成损害，速速低，
      2.NPN三极管
      通过NPN三极管
      优点：低成本
      缺点：速速低，电路复杂

3.通过电平转接芯片实现：

RS0104电平转换芯片提供四路数据线，主要用于UART、I2C、SMBus、GPIO等通信接口，自动识别方向，兼容推挽输出架构和开漏输出架构，其主要特点如下：

● 无需数据方向控制；

●推挽架构(Push-Pull）支持24Mbps数据速率，开漏架构(Open-Drain)支持2Mbps数据速率；

●A侧支持1.65V~5.5V，B侧支持2.3V~5.5V；

● A、B侧电源互相隔离；

● 无上电时序要求；

● 支持-40°C~+85°C。

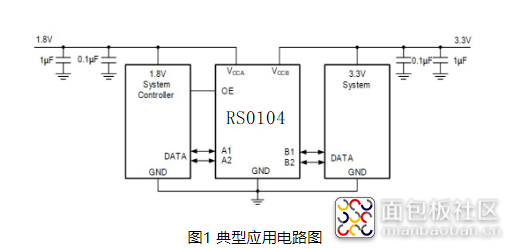

需要注意VCCA的供电电压不能大于VCCB，即A侧接到低电压系统，B侧接到高电压系统。

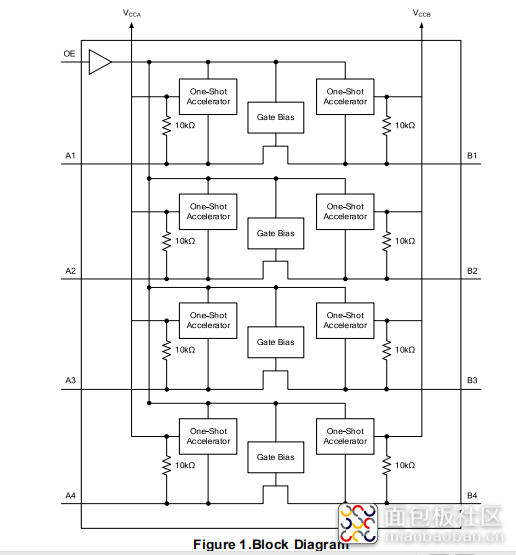

芯片内部Functional Block Diagram

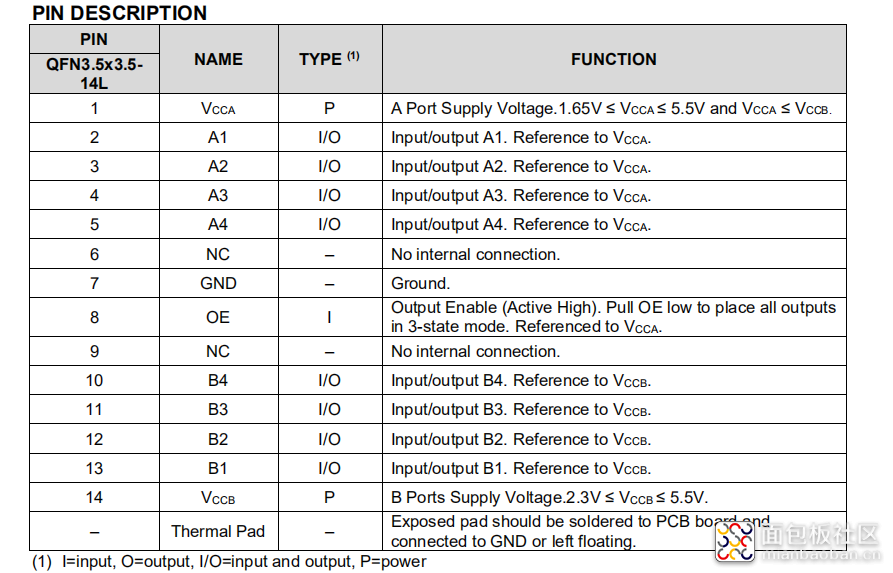

PIN DESCRIPTION

测试，STM32和5V单片机STC8，进行全双通串口通讯，最高波特率921600下通信正常。

 简单介绍一下芯片厂家：

江苏润石科技有限公司是一家专注于高性能、高品质模拟/混合信号集成电路研发和销售的高科技半导体企业。

主要产品包括精密运算放大器、高速运算放大器、通用运算放大器、低噪声运算放大器、微功耗运算放大器、微功耗比较器、模拟开关、电源管理、数据转换器、电平转换、电压基准源等，广泛用于工业控制、医疗设备、安防监控设备、仪器仪表、汽车电子、智能家居以及消费类电子等领域。

公司总部位于江苏省无锡市，扎根本土，服务全球。公司依托无锡市良好的集成电路产业环境，整合上下游优势资源，致力于物联传感、医疗电子、工业电子和消费类电子等的产品研发设计，目前已完成多个门类的芯片设计和开发。

公司在深圳设立销售和技术服务中心，在北京、上海、天津、广州、郑州、杭州、台北等地均有驻地人员就近提供全方位的服务。通过几年的耕耘，逐渐形成了较为成熟的国内外市场销售体系和健全完善的售前、售中、售后技术服务体系，拥有多家国内外行业标杆企业客户。同时也建立了快速的反应机制，及时了解客户需求、市场前景和行业趋势。

润石科技始终坚持“自主创新，品质至上，团结协作，成就客户”为公司的核心价值，不断地推出具备更强竞争力和良好市场前景的模拟/混合信号芯片产品，携手客户共同发展，共创辉煌，让润石芯跳动在电子产品世界的每个角落，矢志成为全球一流的模拟芯片公司！
