润石科技2bit非反相双向电平转换器RS0102，适合推挽和漏极开路应用
2021-07-07訪問数：1057
ソース：
润石科技（Runic）推出的RS0102是一款2bit非反相双向，可用于建立混合电压系统间的数字开关兼容性。RS0102采用两个独立的可配置电源轨，其中A端口支持1.65V至5.5V的工作电压范围，可跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压范围，可跟踪VCCB电源。RS0102支持更低和更高的逻辑信号电平，能够在1.8V、2.5V、3.3V和5V电压节点间进行双向转换。

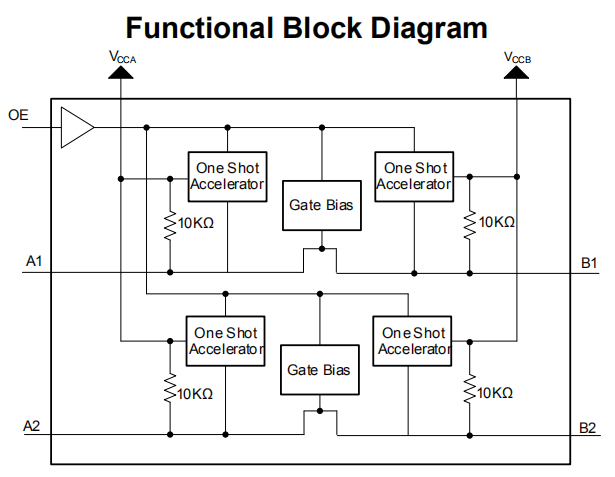

原理框图
当输出使能（OE）的输入信号为低电平时，所有I/O都处于高阻态，可显著减少电源静态电流消耗。只要VCCA通电，OE就有一个内部下拉电流源。为保证上电或断电期间的高阻态，OE应通过一个下拉电阻连接到GND，该电阻的最小值由驱动器的电流源能力决定。
RS0102采用绿色环保的SOT-23-8封装，工作温度范围为-40℃至+85℃。
产品特点：
●无需方向控制信号
●数据速率：
24Mbps（推挽应用）
2Mbps（漏极开路应用）
●A端口支持1.65V~5.5V的工作电压范围，B端口支持2.3V~5.5V的工作电压范围（VCCA≤VCCB）
●VCC隔离特性：任意VCC输入接地，两个端口均处于高阻态
●无需电源时序：VCCA和VCCB都可以优先上电
●IOFF：支持局部掉电的工作模式
●扩展的温度范围：-40℃~+85℃
应用：
●I2C/ SMBus
●UART
●GPIO

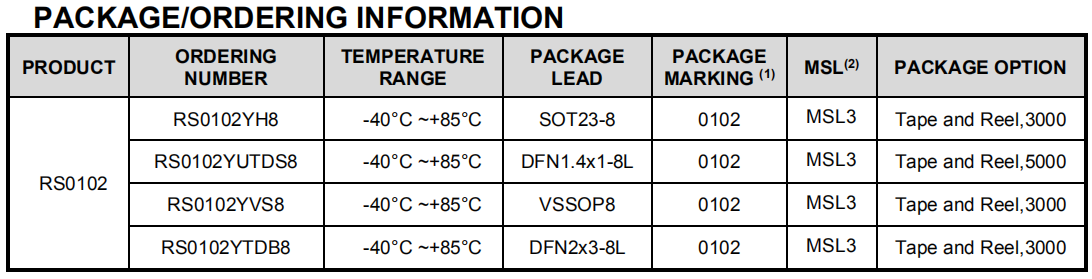

订购信息：
