润石国产4位电平转换器 RS0104YQ 替代TI TXB0104PWR 助力全站仪,引脚一致、VccA范围更宽

2021-09-22
訪問数:977
ソース:

  中美贸易战的影响,目前国内各公司都在采取国产替代化,全站仪上润石科技4位电平转换器RS0104替代TI的TXB0104PWR。

RS0104YQ封装和TXB0104PWR封装定义是一样的,客户可以不需要进行任何改版。


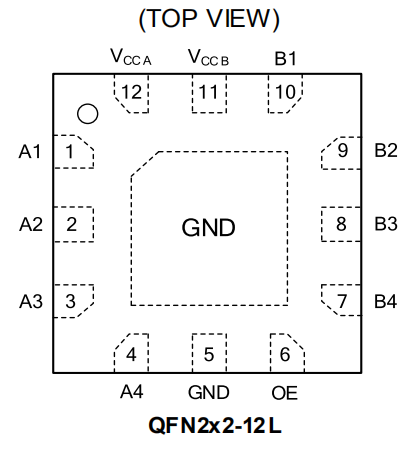

1RS0104YQ引脚定义图

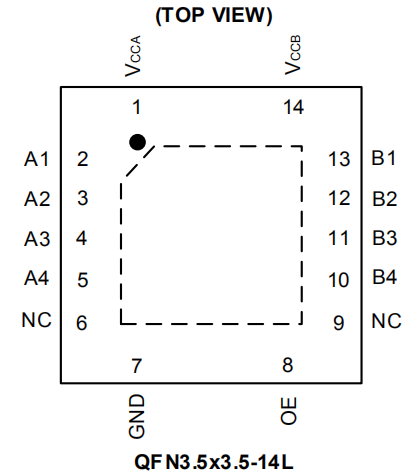

    图2为RS0104YQ 1#脚位是A输入电压

2#脚位 3#脚位 4#脚位 5#脚位分别是A通讯输入输出脚,6#脚位是悬空脚 ,7#脚位是接地脚,8#脚位是输出使能脚,9#脚位是悬空脚,10#脚位 11#脚位 12#脚位  13#脚位 分别是B的输入输出通讯脚,14#脚位是B的输入电压。

TXB0104PWR 1#脚位是A输入电压,2#脚位 3#脚位 4#脚位 5#脚位分别是A通讯输入输出脚,6#脚位是悬空脚,7#脚位是接地脚,8#脚位是输出使能脚,9#脚位是悬空脚,10#脚位 11#脚位 12#脚位  13#脚位 分别是B的输入输出通讯脚,14#脚位是B的输入电压。

结论可以看出脚位是完全一致的,无须让客户进行任何改版可为客户节省大量研发时间。

 封装一样  所以两者外围设计也是一致的:


RS0104YQ 外围设计电路图

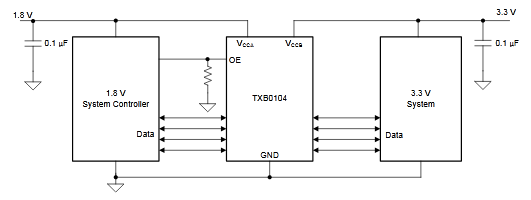

TXB0104PWR 外围设计电路图

RS0104 在A输入和B输入脚位会比TXB0104PWR 各多一个小电容,但是在输出使能少一个电阻,基于这一点,影响不大。

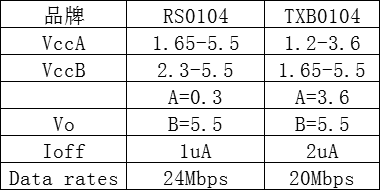

规格参数对比也可以发现两者实际参数并不大:


对比可知,输入输出两者电压差不大,RS0104 VccA会比TXB0104范围更宽,关机电流也会更小,所以待机时间会更长  传输速率相对比TXB0104更快些。综上所述:RS0104会比TXB0104性能更好,可以完全替代。
