厚积薄发--润石产品面面观之电平转换芯片系列
2021-11-25訪問数：2239
ソース：
电平转换（Level Shift）与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU 的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。
润石科技电平转换系列芯片包括单路的RS0101、双路的RS0102、四路的RS0104和8路的RS0108，可以用于I2C、UART、SPI、I2S、总线接口、GPIO等通信接口，自动识别方向，兼容推挽输出架构和开漏输出架构，其主要特点如下：
● 无需数据方向控制；
● 推挽架构支持24Mbps数据速率，开漏架构支持2Mbps数据速率；
● A侧支持1.65V~5.5V，B侧支持2.3V~5.5V；
● A、B侧电源互相隔离；
● 无上电时序要求；
● 支持-40°C~+85°C。

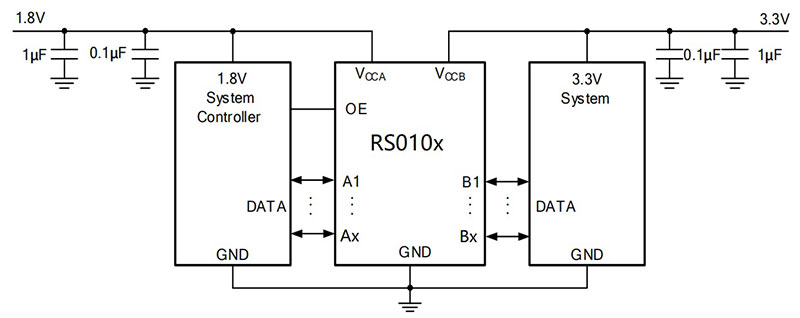

图1 典型应用电路图
需要注意VCCA的供电电压不能大于VCCB，即A侧接到低电压系统，B侧接到高电压系统。
RS0101提供SOT23-6、SC70-6和DFN封装，RS0102提供SOT23-8、VSSOP、DFN等多种封装，RS0104提供TSSOP、QFN3.5x3.5和QFN 2x2等多种封装，RS0108提供TSSOP和QFN3x3封装，以满足不同产品系统的兼容设计需求。

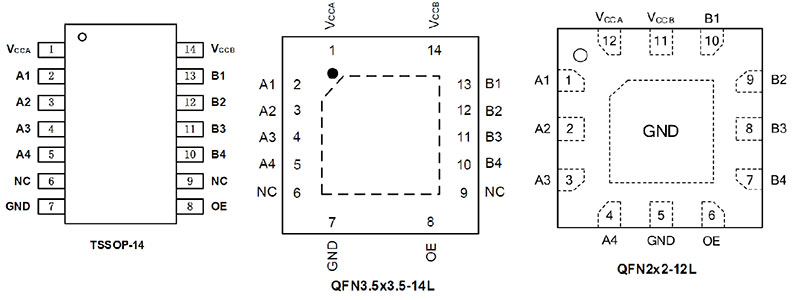

图2 RS0104的封装和管脚定义
润石科技RS010X系列电频转换在由国际电子商情主办的2021年中国IC领袖峰会暨2021年“中国IC设计成就奖”评选中，一举斩获“2021中国IC设计成就奖之年度最佳放大器/数据转换器”奖项。
