【知识点】运算放大器计算公式
2021-11-28訪問数：1756
ソース：
运算放大器是一个内含多级放大电路的电子集成电路，其输入级是差分放大电路，具有高输入电阻和抑制零点漂移能力；中间级主要进行电压放大，具有高电压放大倍数，一般由共射极放大电路构成；输出极与负载相连，具有带载能力强、低输出电阻特点。运算放大器的应用非常广泛。
运算放大器有两个输入端 a（反相输入端），b（同相输入端）和一个输出端 o。也分别被称为倒向输入端非倒向输入端和输出端。当电压 U- 加在 a 端和公共端（公共端是电压为零的点，它相当于电路中的参考结点。）之间，且其实际方向从 a 端高于公共端时，输出电压 U 实际方向则自公共端指向 o 端，即两者的方向正好相反。当输入电压 U+加在 b 端和公共端之间，U 与 U+两者的实际方向相对公共端恰好相同。为了区别起见，a 端和 b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。

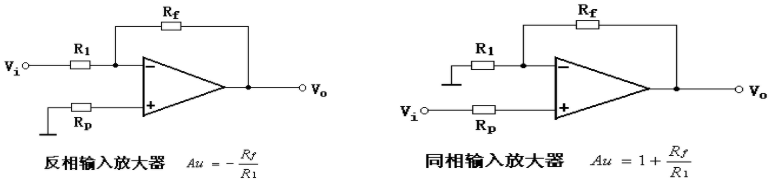

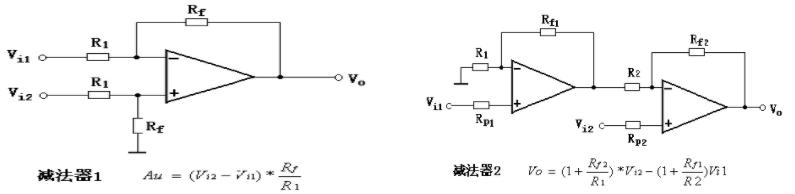

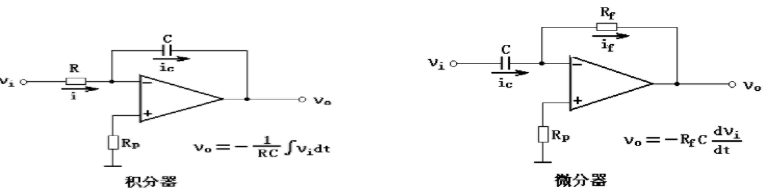

以下为您列举了常用的运算放大器电路图及基本公式：
