【知识点】模拟开关,什么是模拟开关电路
2021-12-06模拟开关就是开关晶体管，它在控制信号下开关，因为起开关作用，实际是晶体管所以称模拟开关。
早期的模拟开关大多工作于±20V的电源电压，导通电阻为几百Ω，主要用于模拟信号与数字控制的接口，近几年，集成模拟开关的性能有了很大的提高，它们可工作在非常低的电源电压，具有较低的导通电阻、微型封装尺寸和极佳的开关特性。可广泛用于测试设备、通讯产品、PBX/PABX设备以及多媒体系统等。低导通电阻和低工作电压的模拟开关是机械式继电器的理想替代品。模拟开关的使用方法比较简单，但在具体应用中应根据实际用途做合理的选择。
模拟开关电路
一个理想的模拟开关在接通时电阻应为零，使通过它的模拟信号不产生任何损失；在断开时电阻应为无穷大，以期完全阻止模拟信号通过，不产生任何泄漏。开关的启闭动作应在瞬间完成，并具有任意需要的转换速度。这种特性应与模拟信号的幅度、频率、传送方向以及环境温度无关，足以保证在各种环境下转换各类模拟信号。实际的模拟开关应尽量在性能上接近理想开关的特性。
模拟开关由晶体二极管、晶体管和场效应晶体管构成。它常依所用的电子器件而分类。

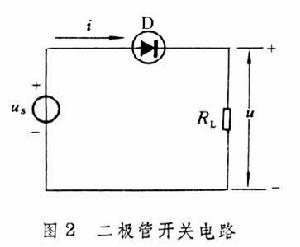

二极管模拟开关在图2中用二极管D作为开关元件。当控制电压us具有可使二极管D导通的正值时，通过D的电流i在电阻RL两端产生电压u,这相当于开关接通。当us为负值时二极管D截止,i和u均为零,相当于开关断开。图3是一个实用的二极管模拟开关电路。当控制电压uC为某一正值时，二极管D1、D2导通,D3、D4截止，相当于开关接通；模拟信号从A端传送到B端，或者反方向传送。但由于D1、D2导通时电阻不为零，信号通过时会产生电压损失。当uC为负值时,D1、D2截止，D3、D4导通，相当于开关断开,模拟信号不能通过开关。但 D1、D2截止时电阻不是无穷大，因而会产生信号电流泄漏。
