【润石RS0104YQ Demo开发板测试分享】+J-Link EDU Mini调试5V系统

在嵌入式系统开发过程中，经常需要使用调试器下载和调试程序，对于Arm Cortex M架构的MCU产品来说，最好的调试器无疑是Jlink系列的产品了，但是其产品功能虽然丰富，价格都很高，不是个人开发人员能接受的，好在其推出了Jink mini，价格亲民，只有100多人民币，功能也够用。但是由于成本原因，Jlink mini并没有集成信号隔离芯片，也就是理论上只支持和Jlink芯片电压相同的3.3V系统。那么如果想要调试一个电压为5V的MCU系统，就有烧毁的风险。于是就想到了自行增加电平转换电路进行5V系统开发调试的想法，正好本站正在组织润石开发板免费申请活动，于是果断参与。逻辑电平转换评估板RS0104YQ Demo使用的主芯片是润石科技推出的4路电平转换芯片RS0104，自动识别数据方向，兼容开漏架构和推挽架构，应该能够满足我的需求。

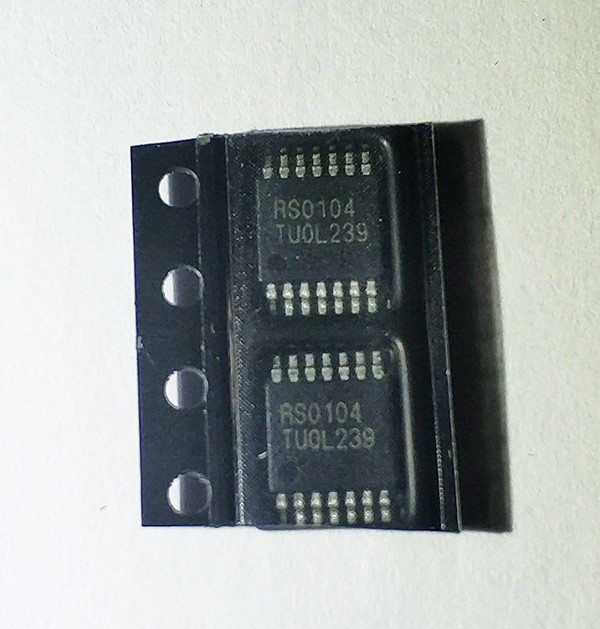

  在收到快递后，进行拆包，本以为是焊接好的板子，结果首先掉出了两颗芯片，正是RS0104。

  除了芯片，就是Demo的PCB板了。从板子可以看出，PCB板是支持四路和8路两种芯片的。

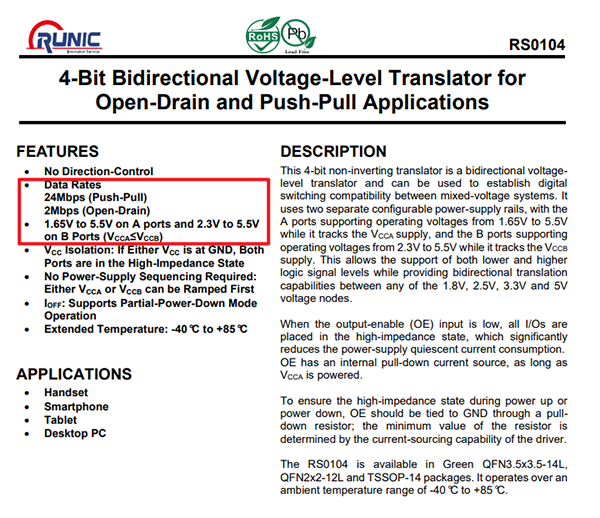

  然后查看手册，速率和电压都是能满足我的需求的。

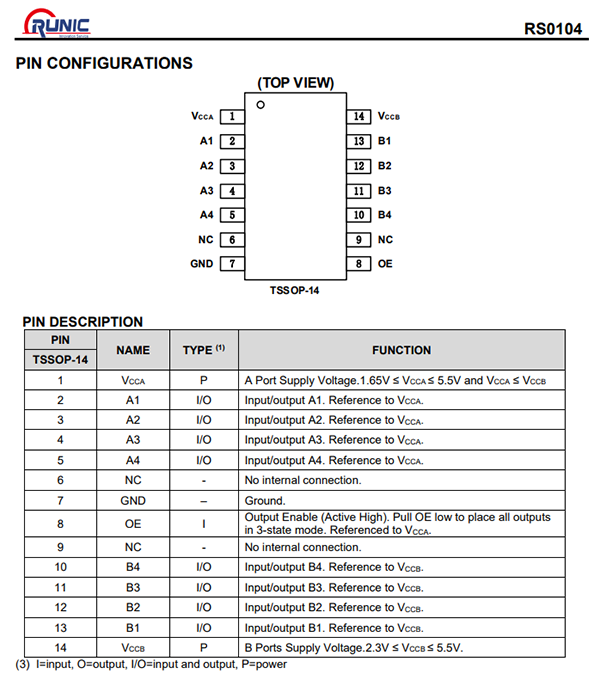

  看一下手册的封装信息。

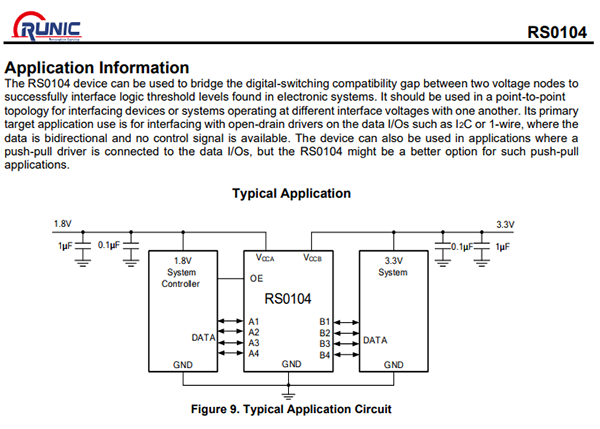

  手册中页给出了典型应用的电路

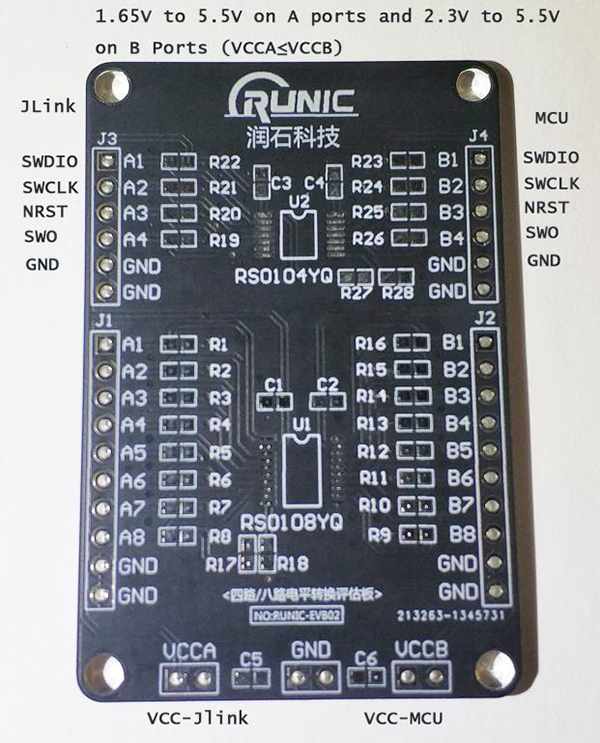

  根据开发板和芯片信息，对电路进行简单设计，A口部分连接Jlink，四颗信号线外界GND和VCC，这里VCC为3.3V。B口部分连接MCU，VCC为5V。

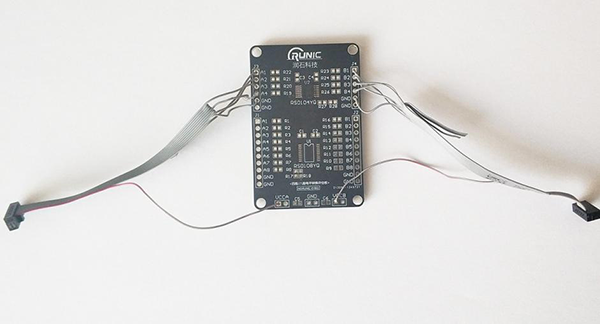

焊接芯片和接线。

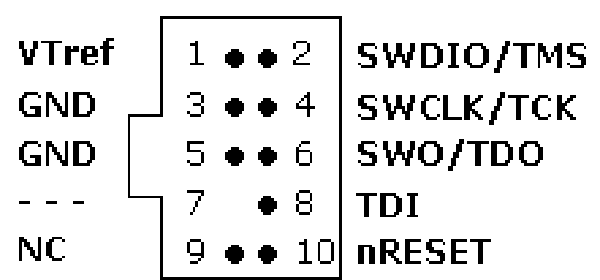

Jlink mini的SWD接口是没有VCC的。

这里只能通过飞线连接一个3.3V到SWD接口上，目的是为RS0104提供A边电源。

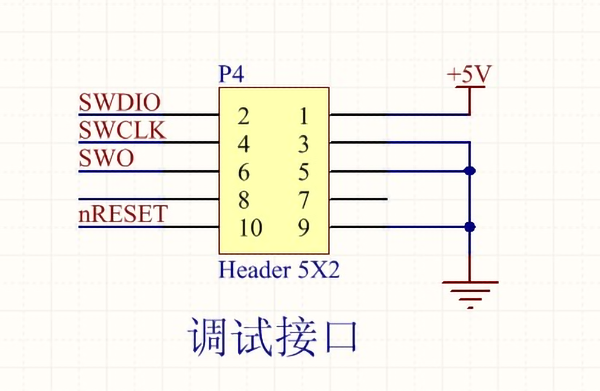

在开发板上的SWD接口上提供了5V，来为RS0104的B边提供电源。

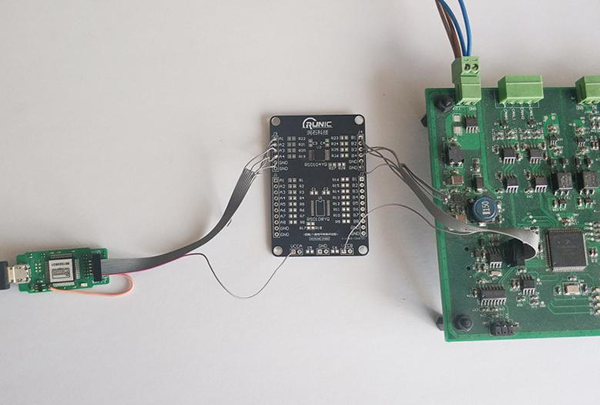

连接Jlink、RS0104 Demo板、MCU开发板。

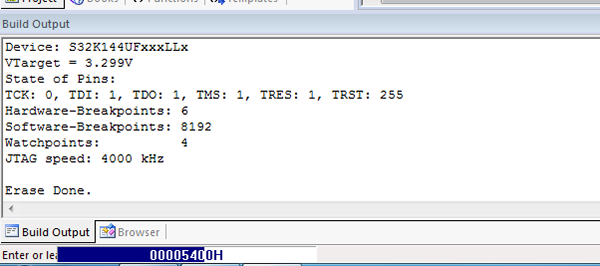

在Keil中下载程序成功。

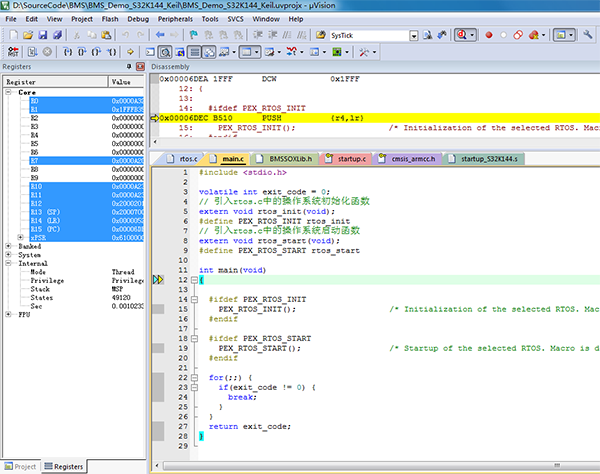

在Keil中进入调试状态

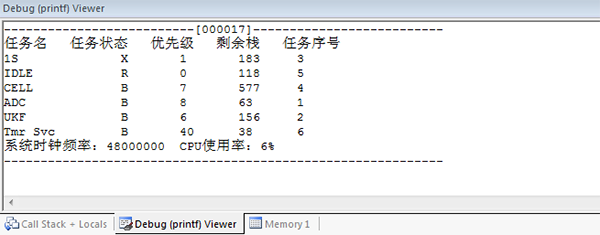

SWO输出调试信息成功。至此，jlink增加信号隔离芯片的改造完成。

总结：
  在单片机开发过程中，调试器使用是非常普遍的，然而大多数中低端产品，因为成本考虑，并没有提供多电平支持，通常是调试器为3.3V系统，支持目标板也是3.3V系统，对于5V系统并不友好。通过添加一个润石科技的RS0104芯片，便可以使得调试器同时支持3.3V和5V系统了，成本增加也只有2块多钱，所以总的来看，该芯片的性价比还是很高的。
