带方向控制的电平转换芯片系列

 电平转换在电路设计中非常常见，电平转换(Level Shift)与电源系统中的电压转换是两种不同功能的芯片，电平转换是针对信号线电平的，比如MCU的GPIO口为3.3V的工作电压，DSP的GPIO是1.8V，它们之间的通信就不能直接相连，需要做电平适配上的处理才能通信。

带数据方向控制的电平转换芯片

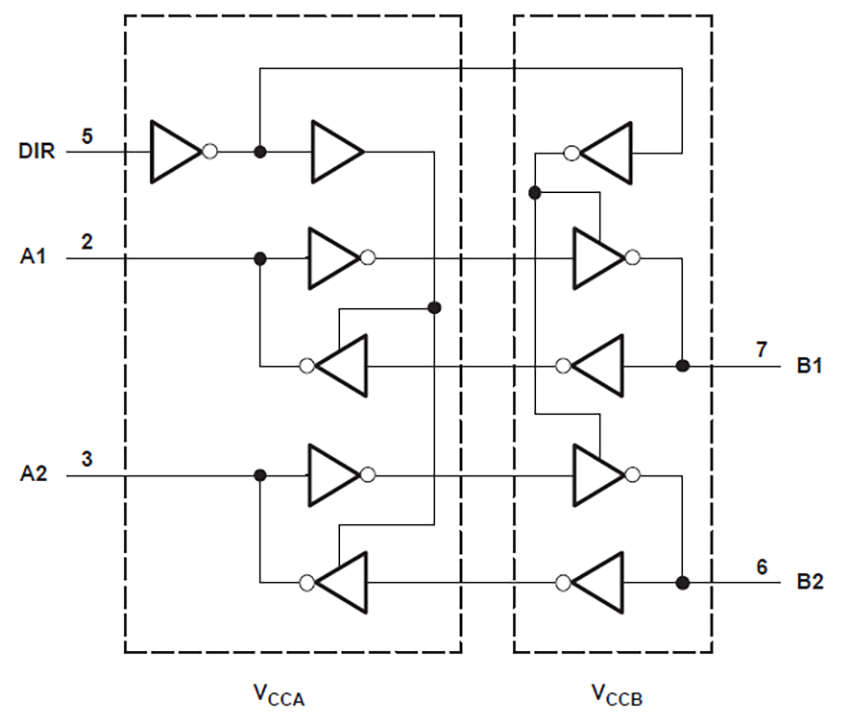

RS2T45系统架构示意图

RS1T45/2T45是带数据方向控制的单通道\双通道电平转换芯片，驱动能力强，通讯速率高，适合用于长走线、通讯速度比较高的通讯接口的电压转换。

RS1T45/2T45的DIR方向控制脚输入门限阈值跟随 VCCA电压。该器件的Ioff（关断漏电流）很小，单位是uA级别，非常适合使用在要求超低功耗的场景。使能控制功能也可以防止断电时的电流回流。

VCCx 隔离功能的设计使得如果任何一个VCCx 输入为 GND，则两个端口都处于高阻抗状态。

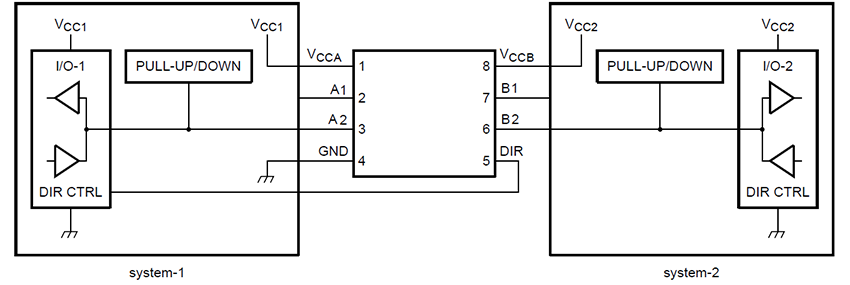

RS2T45典型应用电路示意图

DIR置高，数据从A端口往B端口传输。DIR置低，输出从B端口往A端口传输。

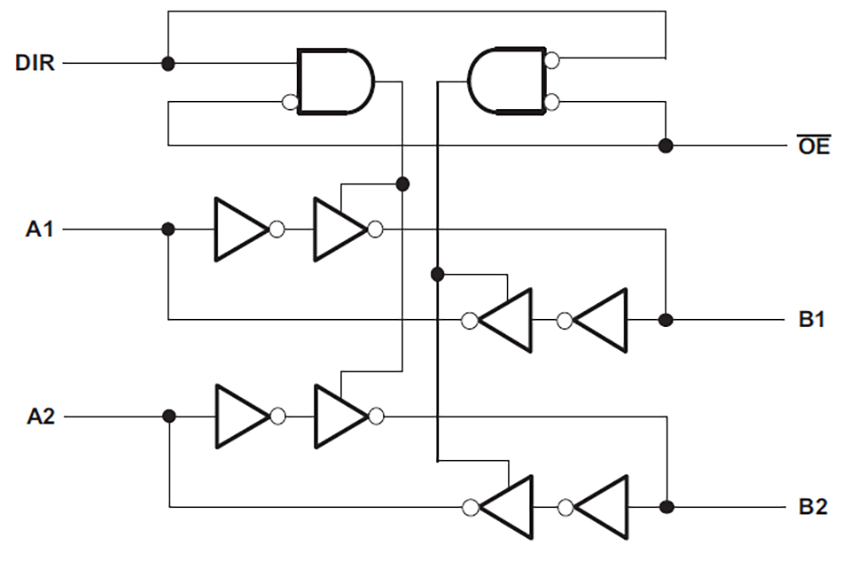

1/2 RS4T245系统架构示意图

RS4T245是带数据方向控制的四通道电平转换芯片，具备两组使能控制脚和两组方向控制脚，每一个使能脚和控制脚可负责控制两个通道的数据通讯，驱动能力强，通讯速率高。

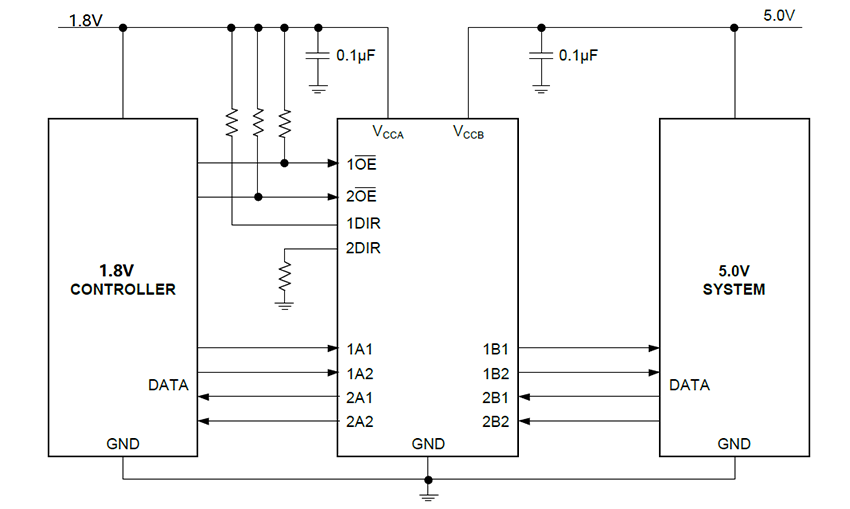

典型应用电路示意图

使用带方向控制的电平转换芯片设计选型时，需要注意：

1、供电电压范围

   根据信号的电平和芯片的VIH阈值门限来确定芯片的供电电压。输入信号的高电平必须超过输入端口的 VIH阈值。输入信号的低电平必须小于输入端口的 VIL阈值。

2、输出电压范围

    芯片的输出电压即是对应的供电电压，要确保该输出电压高电平能被主控端识别到，即要满足主控端输入端口的VIH阈值。

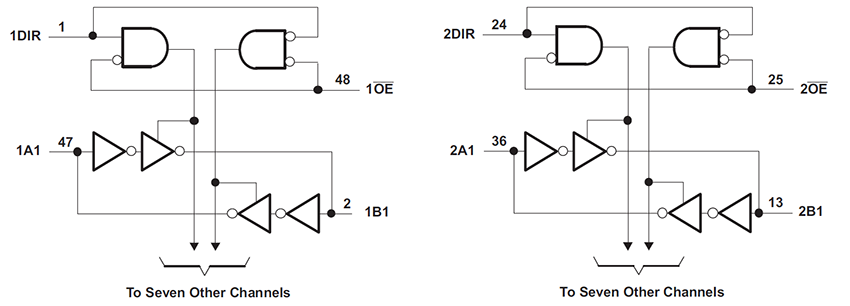

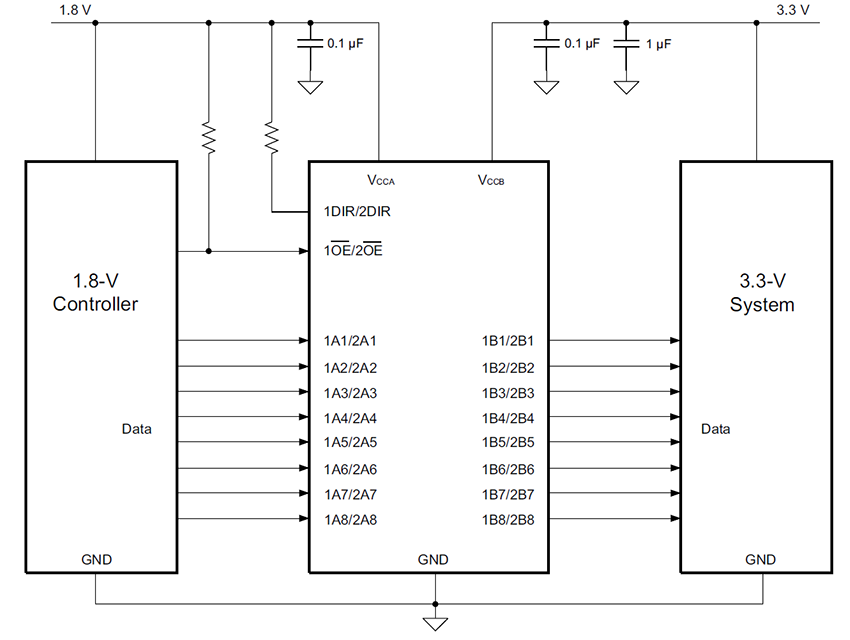

   RS8T245/16T245是带方向控制的八通道/十六通道电平转换芯片，同样具备驱动能力强，通讯速率高的特性。

RS16T245

8通道，16通道芯片的工作原理与上述1，2，4通道类似，以满足不同应用的通道需求。
